MXスイッチ MX Series BCタイプキートップ

MX Series

画像にマウスを合わせると拡大されます。

お知らせ

本ページのMXスイッチ(MX1Aシリーズ)は在庫限りで後継のMXスイッチ(MX2Aシリーズ)に順次移行をします。
MXスイッチ MX2Aシリーズへ移行のご案内.pdf
後継:MXスイッチ MX2A Series BCタイプキートップ


製品の資料(PDF)

製品概要

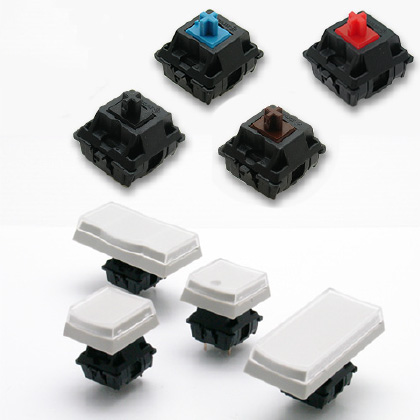

チェリーメカニカルスイッチMXシリーズは一般キーボード、専用端末などに幅広い実績があるスイッチです。MXシリーズは軸の色により異なるタッチ感触を提供します。スタンダードで軽めのタッチ感の茶軸。カチカチ音でクリック感覚のある青軸。重めタッチ感でスムーズクリック感な黒軸。軽めのタッチ感でスムーズクリック感な赤軸。

  • スイッチ本体高15.2mm(※基板取付け位置より ※キートップ無)
  • タッチ感触:茶軸タクティル(tactile)、青軸クリックタクティル(click tactile)、黒軸リニア(linear)、赤軸リニア(linear)
  • 板金スナップ固定タイプ、基板固定ピン付タイプ
  • 長寿命: 2,000万回 以上(タクティル)、5,000万回以上(リニア)
  • 移動量(ストローク):4mm
  • LED照光タイプ
  • 最大電圧:12V AC/DC
  • 電流:10mA
  • 絶縁抵抗:100MΩ未満(100V DC)
BCタイプキートップ

MXスイッチ用BCタイプキートップは"ベース+クリアカバー"の組合せです。文字シートやフィルムを挟んで簡単に文字表示が行えます。

  • 色は白(薄いライトグレー)。
  • サイズは1倍、垂直2倍(2x1)、水平2倍(1x2)、LED照光(部分照光)
  • キートップはベースと透明クリアカバーで構成されています。
  • クリアカバーに緩やかなカーブ凹みになっており、キートップとして押しやすい形状です。

※キーボードへ2倍キーの取付はご注文の際に取付位置を指定戴ければ取付て納品を致します。

  • 単体
  • 1倍キートップ
  • LED照光キートップ
  • 垂直2倍キートップ
  • 水平2倍キートップ

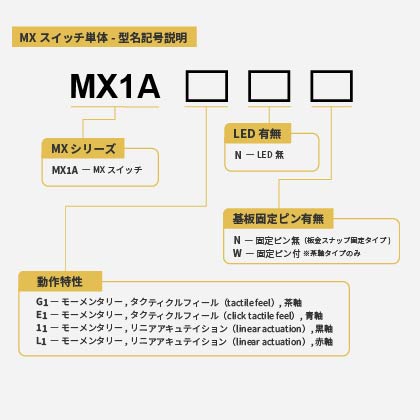

1.選択したMXスイッチ単体は

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

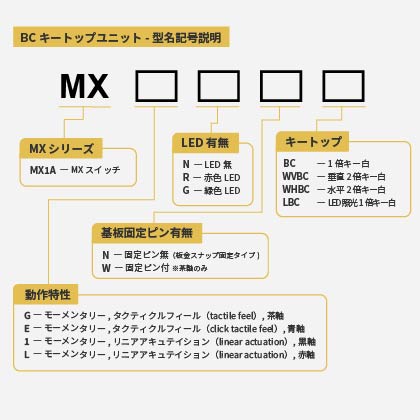

1.選択したキートップタイプは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

BC型 1X1キートップタイプ(ベース&クリアカバー)

1X1キートップタイプ(ベース&クリアカバー)

1.選択したキートップタイプは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

LBC型 LED照光1X1キートップタイプ(ベース&クリアカバー)

LED照光1X1キートップタイプ(ベース&クリアカバー)

※LED照光は赤色と緑色があります。
※LEDは納品時にスイッチに取付けられていません。(バラ納品)MXスイッチ裏面のダイオード記号に従いアノード、カソード方向を確認しLEDを差し込んでご利用お願い致します。

赤色(Red):

WP710A10IT.pdf

緑色(Green):

WP710A10GT.pdf

1.選択したキートップタイプは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

WVBC型 1X2垂直取付キートップタイプ(ベース&クリアカバー)

WVBC型 1X2垂直取付キートップタイプ(ベース&クリアカバー)

1.選択したキートップタイプは

カート

製品名称

製品型番
在庫状況
出荷日数
製品価格

数量に数字以外が入力されています。

WHBC型 1X2水平取付キートップタイプ(ベース&クリアカバー)

WHBC型 1X2水平取付キートップタイプ(ベース&クリアカバー)

MXスイッチ寸法

特徴 固定ピン無
(板金スナップ固定タイプ)
固定ピン有
(基板固定ピン付タイプ)
イメージ MXスイッチ 固定ピン無(板金スナップ固定タイプ) MXスイッチ 固定ピン有(基板固定ピン付タイプ)
説明

板金+基板固定タイプ

"板金+基板"取付による固定。板金による安定した固定が行えます。キーボードに多く使われている一般的なタイプとなりお勧めしております。

基板固定タイプ

両サイド固定ピンによる基板固定。板金が必要ありません。板金取付と比べ固定が弱くなります。但し部品と製作工数が削減できます。※固定ピン有タイプは茶軸スイッチ(MX1A-G1NW)と黒軸スイッチ(MX1A-11NW)のみ取扱となります。

スイッチ寸法 MXスイッチ寸法
基板レイアウト図 MXスイッチ 固定ピン無(板金スナップ固定タイプ)
※レイアウト図は部品実装面側より参照したものです。
MXスイッチ 固定ピン有(基板固定ピン付タイプ)
※レイアウト図は部品実装面側より参照したものです。
板金穴加工図 板金穴加工図 -
参考資料

MX series profile MXスイッチ参考資料(英語、寸法はインチベース)

仕様一覧

電圧 12V AC/DC max, 2V DC min.
電流 10mA AC/DC max, 10μA DC min.
絶縁抵抗 100MΩ at 100V
初期接触抵抗 200mΩ (25mΩ typical)
電気容量 <2pF (at 1kHz)
動作寿命 2,000万回 以上(タクティル)、5,000万回以上(リニア)
移動量(ストローク) 4.0-0.4mm
作動力 45g±20g(茶軸),50g±15g(青軸),60g±20g(黒軸),46g±15g(赤軸)
バウンス ≦5msec (at 16 in/sec. actuation speed)
標準取付ピッチ 19.05mm
取付け方法 板金スナップ固定タイプ(Snap fastening in frame), 基板固定ピン付タイプ(Fixingpins in the printed circuit board)
LED照光 LED色 赤(LED in Red), 緑(LED in Green)
スイッチ本体 Thermoplastic
可燃性能 UL94HB
スプリング Stainless Steel
接点 Silver-Gold(AuAg10)※合金:金1銀10
キートップカバー PMMA
キートップベース ABS
保護構造 IP40
動作温度 -10℃ to +70℃
保管温度 -40℃ to +70℃
半田温度/耐久

半田付け条件資料
