KBシリーズ
プログラマブルキーボード 128キー「MXチェリー製スイッチ青軸 / RS-232Cで設定接続」
特徴

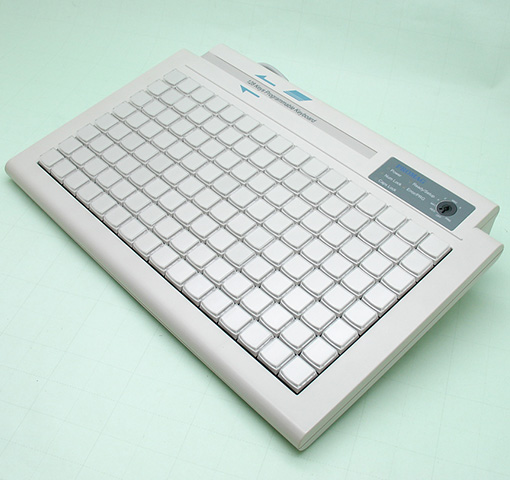

KB-980Aは全128キーのプログラマブルキーボード。出力するキーを登録しアプリケーションの呼出やショートカット操作に利用できます。キーボードは工業用、医療用など各種業務キーボードとして利用できます。
- 全128キー・キーロック キーコード設定
- 最大1キーあたり111キー割当
- 1倍、2倍、4倍キートップで自由なレイアウト
- キー文字ラベル作成機能
- Windows標準キーボードドライバ動作
- 高信頼性チェリーMXスイッチ
業務アプリケーションに合わせた専用キーを登録してキーボードを簡単に利用したい。利用者対して分かりやすいキーアサイン、インターフェイスを提供したい。
- 2017/11/24 販売終了のお知らせ
- 2014/02/05 お知らせ
- 標準タイプはスイッチ青軸となり、スイッチ黒軸タイプはロット対応の場合のみお受けしております。
- 簡単なキー割当て
-
キー割当は付属のユーティリティーソフト（VisualKeymarker）画面より簡単に行えます。マウスでKB-980Aに割当てるキーを選択し、接続しているPCキーボードのキーを押して、出力されるキーコードをKB-980A側の選択キーに割当てます。
- 1対Nの複数キー割当て
-
PCキーボードより複数キー（例：Ctrl+A）のキー動作を行うことで、KB-980A 1キーへ複数キー（例：Ctrl+A）が割当てられます。※最大1キーあたり111キー（333バイト）まで。
- 多彩なキートップサイズ
-
1倍、縦2倍（2x1）、横2倍（1x2）、4倍（2x2）の計4サイズのキートップの取付が84キーの中に自由に配置できます。頻繁に使うEnterキーは4倍（2x2）キー、数字キーは1倍キーといった組合せの配列が行えます。
- 高信頼性チェリースイッチ
-
スイッチはチェリー社MXスイッチを採用しております。世界中で利用されている実績のあるスイッチです。寿命2500万回以上、スムーズでクリック感なく静かな青軸スイッチを使用しています。
本製品カート
- 製品のご購入の検討材料としての・・・
- 製品仕様、質問、お見積もりについての・・・
プログラマブルキーボードKBシリーズ、FATシリーズに付け替えられる1×2（水平取付、垂直取付）と2×2キートップ（ベース＋クリアカバー）。 2×2キートップは1×1、1×2キートップと比べ色合いが若干グレーがかっています。
- ・1×2（水平取付タイプ、垂直取付タイプ）
- ・2×2（4倍サイズタイプ）
MXKキーボード用スイッチシール。MXKキーボードのキートップに貼り付けられる専用の文字シールです。
シール対応モデル
MXKシリーズ、KBシリーズ、FATシリーズ
クリアベースの黒文字
クリアベースの黒文字シールで、印刷文字と殆ど変わらない文字表示を行います。
キートップ形状弱粘着シール
シールはキートップ形状になっております。貼付けの際の位置合わせが容易です。またシールは弱粘着の為、貼り間違えた時の貼り直しができます。
頻繁に利用される64種類
文字は1-9、＊、＃、ABCD....など64種類。テンキーによく利用される文字を抜粋しました。文字シールを利用して、小数ロットより、安価にキレイな文字表示のキーボードができます。
接続インターフェイス USB・PS/2
KB-980AキーボードはUSB接続、PS/2接続をサポートしたモデルを用意しています。
USB接続図
１．パソコンにKB-980AをUSB接続を行い、付属のキー割当ソフトVisualKeymarkerを立ち上げて設定を行います。Visualkeymakerが自動スキャンを行い接続しているキーボードを検索します。
２．設定は接続後にパソコン側で押したキーがKB-980A側に設定されます。パソコン側1キー（1対1）に対してKB-980A側1キーやパソコン側複数キーに対してKB-980A側1キー（N対1）の割り当ても行えます。
３．設定後はキー割当ソフトVisualKeymarkerを終了しKB-980AはオリジナルUSBキーボードとして動作します。
４．USBタイプはキーリピートをサポートしていません。キーボードはWindows標準ドライバを使用しています。接続パソコンへ専用ドライバインストールの必要がありません。
PS/2接続図
１．パソコンにKB-980AをPS/2接続を行い、付属のキー割当ソフトVisualKeymarkerを立ち上げて設定を行います。Visualkeymakerが自動スキャンを行い接続しているキーボードを検索します。
２．設定は接続後にパソコン側で押したキーがKB-980A側に設定されます。パソコン側1キー（1対1）に対してKB-980A側1キーやパソコン側複数キーに対してKB-980A側1キー（N対1）の割り当ても行えます
３．設定後はキー割当ソフトVisualKeymarkerを終了しKB-980AはオリジナルPS/2キーボードとして動作します。
製品概要

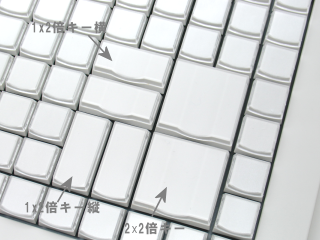

自由なキートップ組合せ
キーボードに縦2倍、横2倍、4倍キーを取付けたキートップ配置の組合せ例です。全キーの範囲で自由なキートップ組合せが行えます。キートップはベースとカバーの組合せの為、間に文字印刷をした紙やシールを挟み込んで利用できます。※縦2倍キー、横2倍キーは各2個ずつ、4倍キーは1個付属しています。また縦2倍キー、横2倍キー、4倍キーオプション品としてキートップのみを販売しています。
※2倍キー、4倍キーと他のキーを同時に押すと、ゴーストキーが発生し正常な入力がされないことがあります。同時押しの操作が必要な場合（Indexの切替など）では、倍角キーの使用は控えてください。

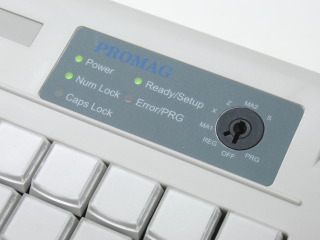

ステータスLED&キーロック
電源、NumLock、CapsLockのステータスをLED表示します。キーロックによりキーごとにロックされた時点で設定したスキャンコードが出力されます。OFF状態から7種類（PRG、REG、MA1、X、Z、MA2、S）の切替が7つのキーにより設定できます。キーロックにより出力されるスキャンコード設定により、在庫管理など用意した別アプリケーションの切替に利用できます。
ダブル成型テンキー付属
製品にはテンキーキーダブル成型キートップが付属されます。テンキーを付け替えて利用することができます。ダブル成型キートップの為、文字が剥れたり、消えることはありません。
キー割当ソフト
※画面は20キーキーボードでの設定画面ですが、128キーもキー数画面を除いて同設定となります。
A．1倍、2倍、4倍キーサイズをマウスで選択しキーボード画面へドラッグ&ドロップでキーボードレイアウトの設定が行えます。
B．キー文字ラベルの設定が行えます。キー書体、スタイル、サイズ、背景など設定を行いった後に印刷してラベルが利用できます。
C．キー文字ラベルの文字及び背景の色を選んで選択できます。
D．キー文字のフォント、スタイル、サイズの設定が行えます。
E．キーボードのレイアウトまたコード設定を視覚的に簡単に行えます。各キーへのキーコード（スキャンコード）は接続PCキーボードより設定できます。
F．各キーごとのスキャンコードが16進数で表示されます。直接コードの編集も行えます。
G．ファンクションキーなど特殊キーのショートカットキーを容易しています。
キー文字ラベル印刷機能
フォント、スタイル、サイズ、背景を設定したキー文字ラベルは印刷して、カットしてキートップへ挟み込んで利用できます。 手軽に文字表示のラベルがデザイン出来ます。※画面は20キーキーキーボードでの印刷画面ですが、128キーもキー数を除いて同様な印刷画面となります。
キーロック出力コード割当
キーロックはOFF状態を除き、7種類（PRG,REG,MA1,X,Z,MA2,S）の切替設定が行えます。KB-980A製品には7種類の切替用の鍵（実際の鍵）が付属します。各キーでロックされた際に出力するスキャンコードを接続しているPCキーボードまたはスキャンコードの直接編集にて設定します。
キー文字ラベル挟み込み
VisualKeymarkerで作成した文字ラベルを挟み込んだKBキーボード。作成したラベルは印刷してカットしてキートップカバーに挟み込んで利用できます。
各資料
- ソフトウェアダウンロード
-
対象型番：KB-980AU
- PDFマニュアル
| 仕様一覧 | |
|---|---|
| 標準仕様 | |
| キーボード動作インターフェイス： | USB（KB-980AU）、PS/2（KB-980AP） |
| 対応OS： | Windows 98SE / ME / 2000 / XP / Vista / 7 / 8 / 8.1 / 10 |
| キースイッチ： | チェリーMXスイッチ青軸タイプ（MX1A-E1NN） |
| 動作寿命： | 2,500万回 以上 |
| キーストローク： | 4mm |
| キー作動力： | 50g±15g |
| キーロック： | 8ポジション |
| ユーティリティソフト： | Visual KeyMaker （Windows 98SE / ME / 2000 / XP / Vista / 7 / 8 / 8.1 / 10 ） |
| 本体色： | 白 |
| キースキャンコードメモリー： | 333byte per key |
| サイズ・重量： | W350mm x L235mm x H50mm, 1600g |
| 動作温度： | -5℃ to +45℃ |
| 保管温度： | -10℃ to +60℃ |
| 湿度： | 10％ to 90％（結露なきこと） |
| 消費電力： | DC5V 50mA |
| 梱包内容 | |
※PDFマニュアル、ユーティリティーソフトは英語のみです。 |
|
| オプション品 | |
|
プログラマブルキーボードKBシリーズ、FATシリーズに付け替えられる1×2（水平取付、垂直取付）と2×2キートップ（ベース＋クリアカバー）。 2×2キートップは1×1、1×2キートップと比べ色合いが若干グレーがかっています。
※オプション品は当社より購入キーボードへの取付が前提の販売となります。 MXKキーボード用スイッチシール。MXKキーボードのキートップに貼り付けられる専用の文字シールです。 シール対応モデルMXKシリーズ、KBシリーズ、FATシリーズ クリアベースの黒文字クリアベースの黒文字シールで、印刷文字と殆ど変わらない文字表示を行います。 キートップ形状弱粘着シールシールはキートップ形状になっております。貼付けの際の位置合わせが容易です。またシールは弱粘着の為、貼り間違えた時の貼り直しができます。 頻繁に利用される64種類文字は1-9、＊、＃、ABCD....など64種類。テンキーによく利用される文字を抜粋しました。文字シールを利用して、小数ロットより、安価にキレイな文字表示のキーボードができます。 |
|
