メンブレンキーボードシリーズ

DT, DTK, DS Series

DT Series

特徴

製品概要

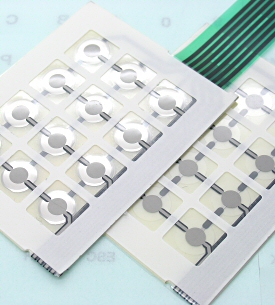

DT、DS、DTKシリーズは厚さ約1mmのフレキシブルなシートタイプ組込メンブレンキーボード。表面シートによる密閉構造により防塵性が優れています。スタンダードなDTシリーズはシート内スイッチ部にステンレスドーム内蔵しタッチの際にクリック感覚を提供します。DTシリーズにパネルや文字表示シール(無地)をセットにしたDTKシリーズ。クリック感の無いメンブレンでスイッチ機能を提供するフラットタイプDSシリーズ。各シリーズ4キー(4×1)から40キー(4×10)ーまでを規格品として標準化しています。

  • ステンレスドーム内蔵によるクリック感(DTシリーズ)
  • DTシリーズにパネル、コネクタを付属したキット(DTKシリーズ)
  • ノーマルなスイッチ機能を提供(DSシリーズ)
  • 4キーから40キーのキー配列を標準規格として用意
製品のお知らせ
2013/06/01 標準メンブレンスイッチ等規格品一部販売継続のお知らせ

8月末にて生産終了の旨をご案内しておりましたシートキースイッチモジュールDTシリーズ、DTKシリーズ、DSシリーズですが、一部販売継続の方向となりました。

一部販売継続のお知らせ(2013/6/1)製造中止のお知らせ(2013/3/1)

DTシリーズ

DTシリーズ

シート内にステンレスドームが内蔵されており、タクトスイッチの様なクリック感があります。シート裏表面(※一部裏面のみ)はシールになっいます。表面シール数字や文字などのシート貼り付けてデザインが行えます。また、裏面シールを剥がして筐体へ簡単に貼り付けられます。

DTシリーズ

製品番号 キー数 シール キー部寸法 テール寸法 ピン数 テールピッチ キーピッチ
DT-2C 2(1×2) W34×D51mm W15×D70mm 5ピン 2.54mm 17mm
DT-4 4(1×4) 表・裏 W34×D85mm W22.8×D70mm 8ピン 2.54mm 17mm
DT-10C 10(1×10) W34×D187mm W30.4×D70mm 11ピン 2.54mm 17mm
DT-12 12(3×4) 表・裏 W68×D85mm W22.8×D70mm 8ピン 2.54mm 17mm
DT-16 16(4×4) 表・裏 W85×D85mm W22.8×D70mm 8ピン 2.54mm 17mm
DT-24 24(4×6) 表・裏 W85×D119mm W22.8×D70mm 10ピン 2.54mm 17mm
DT-40 40(4×10) 表・裏 W85×D187mm W35.4×D70mm 13ピン 2.54mm 17mm

DTシリーズ - 製品カート

プログラマブルキーボード web販売

製品はWeb販売を行っております。下記メニューより製品と数量を選択しカートに乗せて販売画面へ進めます。製品の初期不良等を除き、販売後のご返却は基本として控えさせていただきます。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
DT-2C DTシリーズ2キー/独立回路/ドーム有 5点限り 3日以内出荷 ¥420.-(¥454.-)
DT-4 DTシリーズ4キー/独立回路/ドーム有 販売終了 未定 ¥590.-(¥637.-)
DT-10C DTシリーズ10キー/シングルコモン回路/ドーム有 販売終了 未定 ¥1310.-(¥1415.-)
DT-12 DTシリーズ12キー/マトリクス回路/ドーム有 17点限り 3日以内出荷 ¥1310.-(¥1415.-)
DT-16 DTシリーズ16キー/マトリクス回路/ドーム有 販売終了 未定 ¥1750.-(¥1890.-)
DT-24 DTシリーズ24キー/マトリクス回路/ドーム有 販売終了 未定 ¥2570.-(¥2776.-)
DT-40 DTシリーズ40キー/マトリクス回路/ドーム有 販売終了 未定 ¥3560.-(¥3845.-)
プログラマブルキーボード オプション販売

下記は本ページ製品と組み合わせて使用ができる組合せ製品のご案内です。メニューより製品を選択戴き販売を行っております。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
DZC-05 "DT,DTK,DSシリーズ用コネクタ/5ピン/2.54/ストレート" 通常在庫品 3日以内出荷 ¥100.-(¥108.-)
DZC-08 "DT,DTK,DSシリーズ用コネクタ/8ピン/2.54/ストレート" 通常在庫品 3日以内出荷 ¥100.-(¥108.-)
DZC-10 "DT,DTK,DSシリーズ用コネクタ/10ピン/2.54/ストレート" 通常在庫品 3日以内出荷 ¥120.-(¥130.-)
IC-50 IKキーボード用スイッチシール 通常在庫品 3日以内出荷 ¥300.-(¥324.-)
DZC

DTシリーズ、DTKシリーズ、DSシリーズ向け"メンブレン-基板"間コネクタ。各キー数に合わせたピン数のコネクタを用意。サイドロックタイプの為コネクタ取付後に固定と解除ができます。

  • ・DTシリーズ、DTKシリーズ、DSシリーズ向け"メンブレン-基板間"コネクタ
  • ・2.54mmピッチ5PIN,8PIN,10PINコネクタ
  • ・ハーネスロックタイプ

※メンブレン用コネクタDZCシリーズは日本圧着端子社(JST)製 FDZシリーズ(プリント基板用コネクタ/FPC・メンブレンスイッチリー ド用・ZIPタイプ/トップ型)のフック部をメンブレンスイッチDT(DS)シリーズ用にカットしたコネクタです。コネクタDZCシリーズの基 板取付穴径・ピッチ等の寸法は日本圧着端子社(JST)製 FDZシリーズをご参照下さい。

IC-50

キーボード用スイッチシール。10mm角のクリアベース、黒文字スイッチシール。IKシリーズなど各種キーボードに貼り付けて文字表示が行えます。 シールの標準文字を利用して簡単に安価にキーボード文字表示が行えます。

  • ・10mm角クリアベースの黒文字シール
  • ・文字は1-9、*、ABCD....など48種類
  • ・IK,IKQ,IKQT,DTKシリーズに貼付可

DTKシリーズ

DTKシリーズ

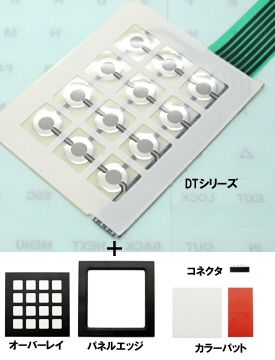

DTシリーズ、カラーパッド(無地シール)、パネルエッジ(化粧枠)、コネクタをセットにしたメンブレンキットです。

DTKシリーズ構成

型名 メンブレンx1枚 オーバレイx1枚 カラーパッドx各1枚 パネルエッジx1枚 ※寸法値mm コネクタx1個
DTK-4 DT-4 4キー用 白8パット 4キー用 49(W)x100(H)x3(D) 8ピンコネクタ
DTK-12 DT-12 12キー用 白16パット 赤8パット 12キー用 83(W)x100(H)x3(D) 8ピンコネクタ
DTK-24 DT-24 24キー用 白16パット 赤16パット 24キー用 134(W)x100(H)x3(D) 10ピンコネクタ
DTK-40 DT-40 40キー用 白32パット 赤16パット 40キー用 201(W)x100(H)x3(D) 13ピンコネクタ

DTKシリーズ - 製品カート

プログラマブルキーボード web販売

製品はWeb販売を行っております。下記メニューより製品と数量を選択しカートに乗せて販売画面へ進めます。製品の初期不良等を除き、販売後のご返却は基本として控えさせていただきます。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
DTK-4 DTKシリーズ4キー/独立回路/ドーム有 販売終了 未定 ¥1260.-(¥1361.-)
DTK-12 DTKシリーズ12キー/マトリクス回路/ドーム有 販売終了 未定 ¥2100.-(¥2268.-)
DTK-24 DTKシリーズ24キー/マトリクス回路/ドーム有 販売終了 未定 ¥3780.-(¥4082.-)
DTK-40 DTKシリーズ40キー/マトリクス回路/ドーム有 1点限り 3日以内出荷 ¥5250.-(¥5670.-)
プログラマブルキーボード オプション販売

下記は本ページ製品と組み合わせて使用ができる組合せ製品のご案内です。メニューより製品を選択戴き販売を行っております。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
DZC-05 "DT,DTK,DSシリーズ用コネクタ/5ピン/2.54/ストレート" 通常在庫品 3日以内出荷 ¥100.-(¥108.-)
DZC-08 "DT,DTK,DSシリーズ用コネクタ/8ピン/2.54/ストレート" 通常在庫品 3日以内出荷 ¥100.-(¥108.-)
DZC-10 "DT,DTK,DSシリーズ用コネクタ/10ピン/2.54/ストレート" 通常在庫品 3日以内出荷 ¥120.-(¥130.-)
IC-50 IKキーボード用スイッチシール 通常在庫品 3日以内出荷 ¥300.-(¥324.-)
DZC

DTシリーズ、DTKシリーズ、DSシリーズ向け"メンブレン-基板"間コネクタ。各キー数に合わせたピン数のコネクタを用意。サイドロックタイプの為コネクタ取付後に固定と解除ができます。

  • ・DTシリーズ、DTKシリーズ、DSシリーズ向け"メンブレン-基板間"コネクタ
  • ・2.54mmピッチ5PIN,8PIN,10PINコネクタ
  • ・ハーネスロックタイプ

※メンブレン用コネクタDZCシリーズは日本圧着端子社(JST)製 FDZシリーズ(プリント基板用コネクタ/FPC・メンブレンスイッチリー ド用・ZIPタイプ/トップ型)のフック部をメンブレンスイッチDT(DS)シリーズ用にカットしたコネクタです。コネクタDZCシリーズの基 板取付穴径・ピッチ等の寸法は日本圧着端子社(JST)製 FDZシリーズをご参照下さい。

IC-50

キーボード用スイッチシール。10mm角のクリアベース、黒文字スイッチシール。IKシリーズなど各種キーボードに貼り付けて文字表示が行えます。 シールの標準文字を利用して簡単に安価にキーボード文字表示が行えます。

  • ・10mm角クリアベースの黒文字シール
  • ・文字は1-9、*、ABCD....など48種類
  • ・IK,IKQ,IKQT,DTKシリーズに貼付可

DSシリーズ

DSシリーズ

メンブレンとしてノーマルなスイッチ機能を提供しております。DTシリーズとの違いは内部にステンレスドームが内蔵しておらずタッチの際、クリック感はありません。DSシリーズは主にブザー音やインジゲータによる感知と併用して利用されます。また、DTシリーズと同様にシート裏表面(※一部裏面のみ)がシールになっています。DSシリーズの寸法、コネクタピン数、ピッチ、回路は全てDTシリーズと同じです。

DSシリーズ

製品番号 キー数 シール キー部寸法 テール寸法 ピン数 テールピッチ キーピッチ
DS-2C 2(1×2) W34×D51mm W15×D70mm 5ピン 2.54mm 17mm
DS-4 4(1×4) 表・裏 W34×D85mm W22.8×D70mm 8ピン 2.54mm 17mm
DS-10C 10(1×10) W34×D187mm W30.4×D70mm 11ピン 2.54mm 17mm
DS-12 12(3×4) 表・裏 W68×D85mm W22.8×D70mm 8ピン 2.54mm 17mm
DS-16 16(4×4) 表・裏 W85×D85mm W22.8×D70mm 8ピン 2.54mm 17mm
DS-24 24(4×6) 表・裏 W85×D119mm W22.8×D70mm 10ピン 2.54mm 17mm
DS-40 40(4×10) 表・裏 W85×D187mm W35.4×D70mm 13ピン 2.54mm 17mm

DSシリーズ - 製品カート

プログラマブルキーボード web販売

製品はWeb販売を行っております。下記メニューより製品と数量を選択しカートに乗せて販売画面へ進めます。製品の初期不良等を除き、販売後のご返却は基本として控えさせていただきます。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
DS-2C DSシリーズ2キー/独立回路/ドーム無 8点限り 3日以内出荷 ¥330.-(¥356.-)
DS-4 DSシリーズ4キー/独立回路/ドーム無 販売終了 未定 ¥410.-(¥443.-)
DS-10C DSシリーズ10キー/シングルコモン回路/ドーム無 販売終了 未定 ¥830.-(¥896.-)
DS-12 DSシリーズ12キー/マトリクス回路/ドーム無 販売終了 未定 ¥730.-(¥788.-)
DS-16 DSシリーズ16キー/マトリクス回路/ドーム無 12点限り 3日以内出荷 ¥990.-(¥1069.-)
DS-24 DSシリーズ24キー/マトリクス回路/ドーム無 販売終了 未定 ¥1420.-(¥1534.-)
DS-40 DSシリーズ40キー/マトリクス回路/ドーム無 販売終了 未定 ¥1660.-(¥1793.-)
プログラマブルキーボード オプション販売

下記は本ページ製品と組み合わせて使用ができる組合せ製品のご案内です。メニューより製品を選択戴き販売を行っております。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
DZC-05 "DT,DTK,DSシリーズ用コネクタ/5ピン/2.54/ストレート" 通常在庫品 3日以内出荷 ¥100.-(¥108.-)
DZC-08 "DT,DTK,DSシリーズ用コネクタ/8ピン/2.54/ストレート" 通常在庫品 3日以内出荷 ¥100.-(¥108.-)
DZC-10 "DT,DTK,DSシリーズ用コネクタ/10ピン/2.54/ストレート" 通常在庫品 3日以内出荷 ¥120.-(¥130.-)
IC-50 IKキーボード用スイッチシール 通常在庫品 3日以内出荷 ¥300.-(¥324.-)
DZC

DTシリーズ、DTKシリーズ、DSシリーズ向け"メンブレン-基板"間コネクタ。各キー数に合わせたピン数のコネクタを用意。サイドロックタイプの為コネクタ取付後に固定と解除ができます。

  • ・DTシリーズ、DTKシリーズ、DSシリーズ向け"メンブレン-基板間"コネクタ
  • ・2.54mmピッチ5PIN,8PIN,10PINコネクタ
  • ・ハーネスロックタイプ

※メンブレン用コネクタDZCシリーズは日本圧着端子社(JST)製 FDZシリーズ(プリント基板用コネクタ/FPC・メンブレンスイッチリー ド用・ZIPタイプ/トップ型)のフック部をメンブレンスイッチDT(DS)シリーズ用にカットしたコネクタです。コネクタDZCシリーズの基 板取付穴径・ピッチ等の寸法は日本圧着端子社(JST)製 FDZシリーズをご参照下さい。

IC-50

キーボード用スイッチシール。10mm角のクリアベース、黒文字スイッチシール。IKシリーズなど各種キーボードに貼り付けて文字表示が行えます。 シールの標準文字を利用して簡単に安価にキーボード文字表示が行えます。

  • ・10mm角クリアベースの黒文字シール
  • ・文字は1-9、*、ABCD....など48種類
  • ・IK,IKQ,IKQT,DTKシリーズに貼付可

カスタムメンブレン

カスタムメンブレン

サイズ、材質、色、デザイン、レイアウト等のリクエストに応じたカスタムメンブレンの製作も承っています。

カスタムメンブレンメリット

シートベースな為、シートへ色やロゴ等のデザイン制限がありません。またスイッチとLED表示が薄く小型に収まり限られたスペースを有効に利用できます。メンブレンは貼付けにより固する為、筐体側の設計が容易です。

※カスタムメンブレンは抜型や製版などの初期費用がかかります。この為、カスタム製作は量産向けが一般です。

仕様一覧
電気的仕様
最大電圧: DC5V
最大電流: 5mA
端子間抵抗: 300MΩ以下
絶縁抵抗: 100MΩ以上(DC50V時)
メカニカル仕様
電気的寿命: 100万回以上
移動量(ストローク): 0.3-0.5mm
作動力: 2.0N±4.0N
チャタリング: 10msec以下
スイッチ間ピッチ: 17mm
テール間端子ピッチ: 2.54mm
他仕様
動作温度: 0℃ to +60℃(結露無きこと)
動作湿度: 90%RH以下(結露無きこと)
保存温度: -20℃ to +70℃(結露無きこと)
保存湿度: 95%RH以下(結露無きこと)
オプション品
DZC

DTシリーズ、DTKシリーズ、DSシリーズ向け"メンブレン-基板"間コネクタ。各キー数に合わせたピン数のコネクタを用意。サイドロックタイプの為コネクタ取付後に固定と解除ができます。

  • ・DTシリーズ、DTKシリーズ、DSシリーズ向け"メンブレン-基板間"コネクタ
  • ・2.54mmピッチ5PIN,8PIN,10PINコネクタ
  • ・ハーネスロックタイプ

※メンブレン用コネクタDZCシリーズは日本圧着端子社(JST)製 FDZシリーズ(プリント基板用コネクタ/FPC・メンブレンスイッチリー ド用・ZIPタイプ/トップ型)のフック部をメンブレンスイッチDT(DS)シリーズ用にカットしたコネクタです。コネクタDZCシリーズの基 板取付穴径・ピッチ等の寸法は日本圧着端子社(JST)製 FDZシリーズをご参照下さい。

IC-50

キーボード用スイッチシール。10mm角のクリアベース、黒文字スイッチシール。IKシリーズなど各種キーボードに貼り付けて文字表示が行えます。 シールの標準文字を利用して簡単に安価にキーボード文字表示が行えます。

  • ・10mm角クリアベースの黒文字シール
  • ・文字は1-9、*、ABCD....など48種類
  • ・IK,IKQ,IKQT,DTKシリーズに貼付可
