KB組込用途

プログラマブルキーボード 12キー/16キー「組込用途USBテンキーキーボード」

KB12キー KB16キー 組込み式プログラマブルキーボード

特徴

KB12U,KB16Uはテンキータイプの組込用プログラマブルUSBキーボードです。

製品概要

キーは打鍵回数2000万回以上の長寿命。キーステム部はキーフレームに覆われており、キー接点部メンブレンシートへの塵埃,水が浸入し難い構造になっています。キートップはベース+カバーで構成されており、文字印刷に加えシートを挟み込んで利用もできます。1x1倍及び1x2倍の白黒キー,センターポジションキー等のオプションもあり、自由な表示&レイアウトが可能です。

設定ソフトで出来ること

標準ではキーボード印字文字のキーが出力されますが、設定ソフトにより別出力キーの割当が可能です。設定ソフトによりキー音の有無やレイヤーキーの設定も可能です。

防滴防塵について

キーボードの構造は高い頻度で利用されるスーパPOSやゲーミングキーボード向けキーボードと同構造になっております。レジプリンタカット時の粉塵、作業時に発生し得る水滴が接点部分に入りにくい構造になっています。※IP保護等級はIP54相当です。 屋外での防水を目的とした仕様ではありません。ご注意下さい。

組込み時の注意点

キーボードを筐体パネルへ取付ける際にキーボードとパネル間の隙間を完全に無くす場合は電子機器用のシーリング材や液状ガスケットでシーリング封をして下さい。

本体色

本体色のカラーは白か黒のどちらかを選ぶことができます。

キー内部へ防塵防滴構造
キー内部へ防塵防滴構造

キーステム部の周りは凸形状に盛り上がったキーフレームにで囲まれています。キーステムを囲んだ凸形状によりキー押下した際に生じる隙間が無くなり、サイドからの埃塵や水滴 がキー内部メンブレンシートへ浸入が難い構造になっております。埃塵等によるキー動作の不具合を防止します。IP保護等級はIP54相当です。 屋外での防水を目的とした仕様ではありません。ご注意下さい。

キー文字表示・キーレイアウト
キー文字表示・キーレイアウト

キートップ印刷文字はクリアカバーで保護されており、磨耗によって文字が消えません。文字シートを挟み込みなどしてキー表示変更が行えます。 オプションで1x1倍,1x2倍の白黒キートップやホームポジションカバーを用意しています。自由なキー表示とキーレイアウトが少数より実現できます。

キー割当設定ソフト
キー割当設定ソフト

設定ソフトMatrixMaker for KB12U16Uにより出力するキーの割当設定が簡単に行えます。キー割当は1キーに対して最大256コードの割当てが可能です。 その他レイヤー機能(0-15までの最大16レイヤー)によりFn(エフエヌ)キーととしてのキー動作やキー押下時のビープ音の有無の設定が行えます。

キーエンコーダー基盤を搭載
キーエンコーダー基盤

USBキーエンコーダー基盤を搭載しています。

接続USBケーブル
接続USBケーブル

キーボードに接続するUSBケーブルはキーボード接続側がMini USBライトアングルになっており、コネクタ部分が邪魔になりません。また通常の取外しができるUSBケーブルを使用して いる為、ホスト側とキーボードの長さに応じてユーザー側で用意したケーブルを使用することも可能です。

本体色
本体色

本来色はキートップ黒色とキートップ白色の2タイプを用意しています。ご使用する環境に沿って、本体色を選びください。

本製品カート

プログラマブルキーボード web販売

製品はWeb販売を行っております。下記メニューより製品と数量を選択しカートに乗せて販売画面へ進めます。製品の初期不良等を除き、販売後のご返却は基本として控えさせていただきます。

製品お貸し出しにてご検討の上でのご購入をお勧めしております。

製品選択

数量

型名 商品名 在庫状況 納期状況 税抜価格(税込価格)
KB12U-W00 KBシリーズ/12キー/USBキーボード/白 通常在庫品 3日以内出荷 ¥5850.-(¥6318.-)
KB16U-W00 KBシリーズ/16キー/USBキーボード/白 通常在庫品 3日以内出荷 ¥7450.-(¥8046.-)
KB12U-B00 KBシリーズ/12キー/USBキーボード/黒 通常在庫品 3日以内出荷 ¥5850.-(¥6318.-)
KB16U-B00 KBシリーズ/16キー/USBキーボード/黒 通常在庫品 3日以内出荷 ¥7450.-(¥8046.-)
製品のご購入の検討材料としての・・・

お貸し出し依頼はこちら

製品仕様、質問、お見積もりについての・・・

お問い合わせはこちら

プログラマブルキーボード オプション販売

下記は本ページ製品と組み合わせて使用ができる組合せ製品のご案内です。メニューより製品を選択戴き販売を行っております。

※オプション品は当社より購入キーボードへの取付が前提の販売となります。
販売履歴が無いお客様へのご販売は行っておりません。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
CD1BC1 CDキートップ/1x1倍キートップ黒(10ヶセット) 通常在庫品 3日以内出荷 ¥670.-(¥724.-)
CD2BC2 CDキートップ/1x2倍キートップ黒(10ヶセット) 通常在庫品 3日以内出荷 ¥670.-(¥724.-)
CD1WC1 CDキートップ/1x1倍キートップ白(10ヶセット) 通常在庫品 3日以内出荷 ¥670.-(¥724.-)
CD2WC2 CDキートップ/1x2倍キートップ白(10ヶセット) 通常在庫品 3日以内出荷 ¥670.-(¥724.-)
CDC1P CDキートップポジション用凸有りクリアカバー 通常在庫品 3日以内出荷 ¥150.-(¥162.-)
CDKEYRM CDキートップキートップリムーバー 通常在庫品 3日以内出荷 ¥150.-(¥162.-)
KB-USB-300 KB USBキーボード用300mmケーブル 通常在庫品 3日以内出荷 ¥480.-(¥518.-)
オプション製品
  • ・1x1,1x2キートップ(白・黒)&クリアカバー
  • ・キートップリムーバー
  • ・キークリアカバー(キートップ数分)
  • ・ホームポジションカバー
  • ・USBケーブル

※キートップリムーバーは、イメージとは異なる色となる場合がございます。予めご了承ください。

製品概要

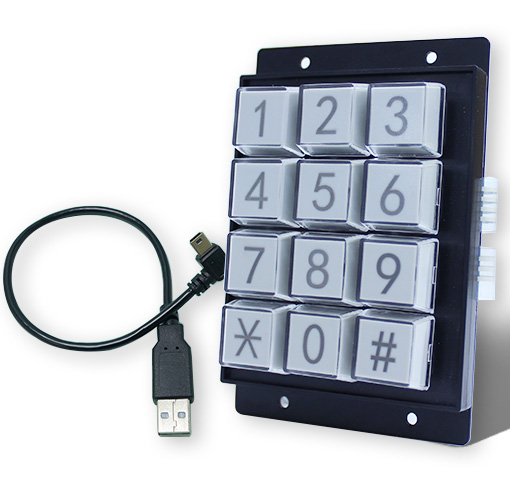

KB12キーの製品外観 KB16キーの製品外観

@標準テンキー文字のレザー印刷&シートによる自由なレイアウト

標準テンキー文字のレザー印刷&シートによる自由なレイアウト

標準テンキー文字のレザー印刷

キーボードには標準で
KB12U:「1, 2, 3, 4, 5, 6, 7, 8, 9, 0, *, #」
KB16U:「1, 2, 3, 4, 5, 6, 7, 8, 9, 0, *, #, A, B, C, D」
の文字がレーザー印刷で施されています。

シートによる自由なレイアウト

予め文字がレーザー印刷されていますが、文字シートを作成していただきキートップとキーカバーの間に挟む事によって自由自在に少数よりキー文字表記の変更ができます。
また、オプションの無地キートップ(白,黒)を使用して、無地キーへ印刷や彫刻を施して使用することもできます。

A1×2倍キー(2倍サイズキートップ)の使用&ホームポジションキーの使用

1×2倍キー(2倍サイズキートップ)の使用&ホームポジションキーの使用

2倍キートップの使用

オプションの2倍キートップを使用することもできます。Enterキーなどは1x2に取り替えて利用できます。1倍キーと2倍キーの組合せで自由なキーレイアウトが実現できます。また、1倍キー、2倍キー共に白キー(無地)もオプションで用意しています。

ホームポジションキーの使用

クリアカバーのセンターに丸形状突起を設けたホームポジションカバーをオプションで用意しています。センターホームポジションを目視だけではなく、指タッチで位置を認識ができます。

Bキー内部への埃、水の進入を防ぐ防塵防滴設計

キー内部への埃、水の進入を防ぐ防塵防滴設計

防塵防滴設計

キートップ下のキーステム部はキーフレームのキー部分が凸形状に盛り上がりにより保護されています。この他、キー押下時も横からのキーボード内部への埃や水が入りにくい様に設計がされています。IP保護等級はIP54相当です。 屋外での防水を目的とした仕様ではありません。ご注意下さい。

キーストローク機構

キートップとキーステムは一体型ではなくそれぞれ独立した部品になっております。キーステムはPOM材料を採用しており、押下ストロークによる摩擦による磨耗を防ぎ、長期間使用に於いても良好なタッチ感を提供できます。フレーム部分はABS材料を採用しています。

CミニUSB差し込み口

ミニUSB差し込み口

USB接続コネクタ Mini USBタイプ

キーボード側の接続コネクタはMini USB(メス)タイプです。製品にはホスト側TypeA(オス)、キーボード側Mini USB(オス)の30cm USBケーブルが付属しています。ケーブルMini USB側はライトアングルとなっており、取り付けた際にコネクタ部が邪魔になりません。また、必要長さに応じてユーザー側でUSBケーブルを用意することも可能です。

D組込式キーボード

組み込み式キーボード

組込用途キーボード

KB12U, KB16UはプログラマブルUSBキーボードですが、組込用途を前提としているキーボードです。外枠に取付穴が4つあり、本体筐体へ固定をして使用します。

組込み用途のパネルカット例

電子機器のシーリングコーキング

板金を用いた取り付け例

下記写真、パネル板金を用いた取り付け例です。

組込み時の注意点

キーボードを筐体パネルへ取付ける際にキーボードとパネル間の隙間を完全に無くす場合は電子機器用のシーリング材や液状ガスケットでシーリング封をして下さい。

組込み用途のパネルカット例
パネルカットサイズ

外形図

KB12U

KB12Uシリーズ外形図

KB16U

KB12Uシリーズ外形図

キー割当てソフト MatrixMaker for KB12U16U

マトリクスメーカー(Matrix Marker for KB12U16Us)画面

MatrixMaker for KB12U16Uでキーボード各キーより出力するキーコードのプログラマブルキーボードの設定が行えます。

各キーの割当て設定

割当て設定をしたいキーの上にカーソルを持ってきて、左クリックをするとメニューが表示され"Keycode"を選択後に表示されるソフトウェアキーボードより割当てキーの選択が行えます。

レイヤーの設定

レイヤー(層)を設けて、同じキーへレイヤー毎に異なる出力コードの割当てが設定できます。レイヤーは0-15までの合計16レイヤーあります。レイヤーキーを押しながら他キーを押すといったFn(エフエヌ)キー的な使いかたができます。

※詳しい詳細はキー割当て設定ソフト説明書を参照

仕様一覧
電気的仕様
インターフェイス: USB2.0
汎用ドライバ: USB HID
消費電力: DC+5V±5% 100mA以下
対応OS: Windows 9x / Me / 2000 / Vista / 7 / 8 / 8.1 / 10
環境仕様
動作温度: 0℃ 〜 +55℃
保管温度: -10℃ 〜 +65℃
動作湿度: 10% 〜 90%(結露なきこと)
規格: RoHs
機工仕様
キースイッチ: メンブレンタイプ
動作寿命: 2,000万回以上
キーストローク: 4.0mm±0.5mm
キー作動力: 55±15g
キー構造: 防塵防滴 ※屋外での防水を目的とした仕様ではありません。ご注意下さい。
IP保護等級: IP54相当
割当てキー数: 1キーあたり約255キー
1キーに合計16レイヤーの設定
キーリピート: なし
その他の仕様
キー音: キー音オンオフ設定可
キートップ: 黒1倍キー印字有(標準)
黒1倍キー無地(オプション)
白1倍キー無地(オプション)
黒1x2倍キー無地(オプション)
白1x2倍キー無地(オプション)
素材: キートップベース:ABS
キートップカバー:PC
キーフレーム:ABS
キー文字: KB12U:1,2,3,4,5,6,7,8,9,0,*,#
KB16U:1,2,3,4,5,6,7,8,9,0,*,#,A,B,C,D
本体色: 白/黒
サイズ・重量: KB12U:W70.2mm x L105mm x H33.1mm, 160g
KB16U:W89.2mm x L105mm x H33.1mm, 200g
ケーブル長: USBケーブル300mm±15
設定ソフト: MatrixMaker for KB12U16U
(Windows 9x / Me / 2000 / Vista / 7 / 8 / 8.1 / 10)
備考: 検討に際して製品のお貸出しも行っております。
機器との相性等も御座います為、事前にお客様の利用環境にて動作確認戴くことをご推奨させて戴いております。
梱包内容
同梱品
  • ・箱
  • ・製品本体
  • ・キーカバー(クリア色)
  • ・リムーバー(キートップとキーカバーに使用)
  • ・USBケーブル

※クリアカバーは全て通常クリアカバーです。ポジションキークリアカバーは入っていません。

※リムーバー、USBケーブルは付属品となりますが、別途オプション製品としても販売しています。

オプション品
オプション製品
  • ・1x1,1x2キートップ(白・黒)&クリアカバー
  • ・キートップリムーバー
  • ・キークリアカバー(キートップ数分)
  • ・ホームポジションカバー
  • ・USBケーブル

※オプション品は当社より購入キーボードへの取付が前提の販売となります。
販売履歴が無いお客様へのご販売は行っておりません。

製品貸し出し依頼フォーム

・お貸し出し依頼について
弊社プログラマブルキーボードに関しまして、お客さま環境での動作確認したうえでのご購入をお勧めしておりますため、デモ機のお貸し出しをしております。ご希望の製品をご選択いただき、以下フォームにてお問い合わせください。
必須ご用件
必須貸出希望キーボード
必須会社名 (40字以内)

例:法人の場合 → 株式会社○○○○ 個人の場合 → 個人

任意部署名 (40字以内)

例:営業部

必須お名前 (40字以内)

例:東京 太郎

必須E-mail(半角) ※記入されたE-mail宛に、自動返信で確認メールが届きます。

例:○○○@jw-system.co.jp

必須電話番号(半角)

例:03-5846-5146

任意FAX番号(半角)

例:03-5846-5147

必須検討導入数量 (40字以内)

例:30台

必須検討導入時期 (40字以内)

例:2017年5月頃

必須使用用途 (1000字以内)
任意備考 (1000字以内)
貸し出し先住所
必須郵便番号 ※郵便番号を入力すると自動で住所が記載されます。

例:101-0021

必須都道府県
必須住所 (100字以内)

例:千代田区外神田6-7-7 マツダビル4F

― 製品貸出時の注意事項 ―

  1. 1.お貸し出し期間は、弊社出荷日・弊社到着日を含め 2週間 となります。
  2. 2.お貸し出しに掛かる往復の送料は、お客さまでのご負担となります。
    • デモ機の発送時:お客さま着払いでのお受取
    • デモ機の返却時:お客さま元払いでのご発送
  3. 3.デモ機の在庫が無い場合、お貸し出しまでにお時間をいただく場合がございます。
  4. 4.デモ機返却時の点検にてお貸し出し可能状態への復旧(故障や欠品等)が確認された場合には、復旧に掛かる費用をご請求させていただきます。
  5. 5.お貸し出し依頼は、ご購入を前提とされるお客さまにご試用していただくため制度のため、お貸し出し後に弊社からご連絡をさせていただく場合がございます。
  6. 6.修理中・校正期間中などに代替機としてデモ機をご利用される場合は、有償となります。
  7. 7.デモ機返却が期限を過ぎます場合、ご連絡をお願いいたします。返却が著しく滞った場合、法的措置をとらせていただく場合がございます。
