KBJシリーズ

プログラマブルキーボード 66キー/78キー「防塵防滴設計 / メンブレン

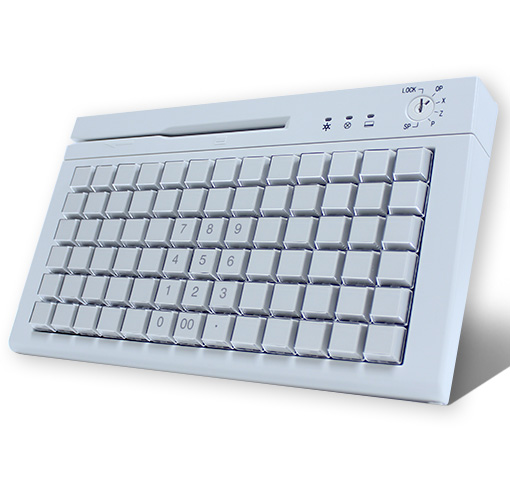

プログラマブルキーボード KBJ78キー・白色

画像にマウスを合わせると拡大されます。

特徴

製品概要

プログラマブルキーボード66キー,78キーは全66キー,78キーへのキー割当が可能です。キーは凸形状フレーム覆われており、防塵防滴を考えた設計になっています。6ボジションのキーロック(LOCK/OP/X/Z/P/SP)、ISO(JIS1)とJIS2の読取りコードサポート磁気カードリーダーのあるユニットキーボードです。

設定ソフトで出来ること

キー音有無などを専用ソフト(MatrixMaker for KBJ)で設定できます。Ctrlキー等の組合せキーの登録などアプリケーションのショートカット、トリガーキーとして利用できます。

磁気カードリーダーの設定有無

磁気カードリーダーを使用しない場合にはソフト側で磁気カード読み取りを無効に設定できます。

防滴防塵について

キーボードの構造は高い頻度で利用されるスーパPOSやゲーミングキーボード向けキーボードと同構造になっております。レジプリンタカット時の粉塵、作業時に発生し得る水滴が接点部分に入りにくい構造になっています。※IP保護等級はIP54相当です。 屋外での防水を目的とした仕様ではありません。ご注意下さい。

本体色

本体色のカラーは白か黒のどちらかを選ぶことができます。

最大180の割当て、16レイヤーの割当て
最大180の割当て、16レイヤーの割当て

全キーへの割当てが行なえます。1キーに対して最大180の割当てが可能です。また、テンキー部分への割当ても行なえます。レイヤーは0-15までの合計16レイヤーあり、1キーに割当てることができます。

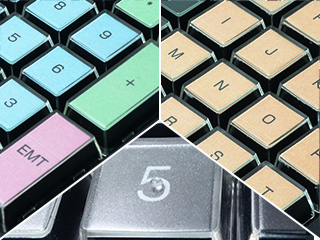

自由なキーレイアウト
自由なキーレイアウト

標準1倍キー、オプション1x2倍キーを用意しています。頻繁に押すキーなどは1x2倍キーを自由に配置してレイアウト変更が行えることができます。また、クリアカバーにデザインしたシートを挟みこみをし、文字など表示できます。

磁気カードリーダー付属
磁気カードリーダー付属

ISO(JIS-I)トラック1&2&3 / JIS-II に対応しています。設定画面よりISO(JIS-I)トラック1&2&3の読取り設定が行えます。また、カード読取り時によるエラーはステイタスLEDで確認することができます。

キーロック付属
キーロック付属

キーロックはキーポジションの6箇所(LOCK / OP / X / Z / P / SP)があります。また、キー4本(X / Z / PGM / SP)が付属されています。キーボードのキー割当てと同様に鍵が各ポジションに移動した時に出力するコードが割当てられます。

防塵防滴設計
防塵防滴設計

キーの打鍵寿命は2000万回の長寿命です。キーボード内部スイッチ構造はメンブレンタイプです。また、キーフレーム形状によりキー内部に埃や水等が入りにくい構造になっています。IP保護等級はIP54相当です。 屋外での防水を目的とした仕様ではありません。ご注意下さい。

専用ソフトによる簡単設定
専用ソフトによる簡単設定

キー割当てソフト(MatrixMaker for KBJ)により、キーの割当て、レイヤー設定、キー入力音有無、磁気カードリーダーなどが簡単に設定でき、キーボードへ書き込みが行なえます。また、日本語キーボードの全キーの入力が行なえます。

本製品カート

プログラマブルキーボード web販売

製品はWeb販売を行っております。下記メニューより製品と数量を選択しカートに乗せて販売画面へ進めます。製品の初期不良等を除き、販売後のご返却は基本として控えさせていただきます。

製品お貸し出しにてご検討の上でのご購入をお勧めしております。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
KBJ66AMU-W00 KBJシリーズ/66キー/USBタイプ/白 通常在庫品 3日以内出荷 ¥11800.-(¥12744.-)
KBJ78MU-W00 KBJシリーズ/78キー/USBタイプ/白 通常在庫品 3日以内出荷 ¥12700.-(¥13716.-)
KBJ66AMU-B00 KBJシリーズ/66キー/USBタイプ/黒 通常在庫品 3日以内出荷 ¥11800.-(¥12744.-)
KBJ78MU-B00 KBJシリーズ/78キー/USBタイプ/黒 通常在庫品 3日以内出荷 ¥12700.-(¥13716.-)
製品のご購入の検討材料としての・・・

お貸し出し依頼はこちら

製品仕様、質問、お見積もりについての・・・

お問い合わせはこちら

プログラマブルキーボード オプション販売

下記は本ページ製品と組み合わせて使用ができる組合せ製品のご案内です。メニューより製品を選択戴き販売を行っております。

※オプション品は当社より購入キーボードへの取付が前提の販売となります。
販売履歴が無いお客様へのご販売は行っておりません。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
CD1WC1 CDキートップ/1x1倍キートップ白(10ヶセット) 通常在庫品 3日以内出荷 ¥670.-(¥724.-)
CD2WC2 CDキートップ/1x2倍キートップ白(10ヶセット) 通常在庫品 3日以内出荷 ¥670.-(¥724.-)
CD1BC1 CDキートップ/1x1倍キートップ黒(10ヶセット) 通常在庫品 3日以内出荷 ¥670.-(¥724.-)
CD2BC2 CDキートップ/1x2倍キートップ黒(10ヶセット) 通常在庫品 3日以内出荷 ¥670.-(¥724.-)
CDC1P CDキートップポジション用凸有りクリアカバー 通常在庫品 3日以内出荷 ¥150.-(¥162.-)
CDKEYRM CDキートップキートップリムーバー 通常在庫品 3日以内出荷 ¥150.-(¥162.-)
オプション製品
  • ・1x1,1x2キートップ(白・黒)&クリアカバー
  • ・キークリアカバー(キートップ数分)
  • ・キートップリムーバー
  • ・ホームポジションカバー

※キートップリムーバーは、イメージとは異なる色となる場合がございます。予めご了承ください。

接続インターフェイス

キー割当て設定ソフト(MatrixMaker for KBJ)をインストールしたPC本体と本製品をUSB接続を行い、キーの割当て設定を行います。設定後は、汎用PC本体にUSB接続するだけで、キーコードを出力することが可能です。

汎用PCに接続使用

汎用PCに接続使用

汎用PC本体にキー割当て設定ソフト(MatrixMaker for KBJ)をインストールする必要もなく、使用することができます。但し、キー割当て設定ソフト(MatrixMaker for KBJ)がインストール済みのPCからキー割当ての設定を本製品に書き込みをする必要があります。

POS端末に接続使用

POS端末に接続使用

磁気カードリーダーとキーロックが付いてるので、POS端末との併用に最適です。また、POS端末以外でも併用できます。

  • ・POS端末
  • ・ATM端末
  • ・デジタルサイネージなど

製品概要

防塵防滴設計

キー内部への埃、水の進入を防ぐ防塵防滴設計

キートップ下のキーボードフレームのキー部分が凸形状に盛り上がっており、キーボード内部への埃や水が入りにくい様に設計がされています。

磁気カードリーダー、キーロック、ステイタスLED

磁気カードリーダー&キーロック

磁気カードリーダーとキーロックが付いています。磁気カードリーダーはISO(JIS1)とJIS2のデータ読み取りをサポートしています。ステイタスLEDの点灯とブザー音によりカード読取り成功とエラーを知らせます。キーロックは6箇所のポジション(LOCK / OP / X / Z / P / SP)で出力するキーコードの設定が行なえます。ポジションキー(付属キー)によって、対応するポジションまで鍵を回せます。

外形図

KBJ,MKBJシリーズ

KBJシリーズ外形図

キー割当てソフト MatrixMaker for KBJ

マトリクスメーカー(Matrix Marker)画面

MatrixMaker for KBJでキーボード各キーより出力するキーコード、キーロック各キーポジションより出力するキーコード、磁気カードリーダーを読込む時の出力表示のプログラマブルキーボードの設定が行えます。

各キーの割当て設定

割当て設定をしたいキーの上にカーソルを持ってきて、左クリックをするとメニューが表示され"Keycode"で割当ての設定を行えます。

キーロックの割当て設定

鍵を回して止めた位置で設定したKeycodeを出力します。設定されたキーは鍵が回された位置でキーが押された状態となり、他に位置にキーが移動するまで押された状態を保持しています。

磁気カードリーダー設定

磁気カードはISO(JIS-I)トラック1&2&3/JIS-II に対応しています。設定画面よりISO(JIS-I)トラック1&2&3の読取設定が行えます。

機能的にスロットを無効

機能的にスロットを無効

磁気カードリーダー設定で全てのチェックを外し無効("Track1,2,3"、"Enable Beep"、"Output Data For Any Valid Track"のチェックマークを外す。)にし、Updateをします。磁気カードをスロットに通してもカード認識音ビープは鳴らず、カードデータは読み込まれ無い様になります。※但し、カードスロットを通した際にカードマークLEDは点滅します。

※2倍キー、4倍キーと他のキーを同時に押すと、ゴーストキーが発生し正常な入力がされないことがあります。同時押しの操作が必要な場合(Indexの切替など)では、倍角キーの使用は控えてください。

仕様一覧
電気的仕様
インターフェイス: USB2.0
汎用ドライバ: USB HID
消費電力: DC+5V±10% 150mA以下
対応OS: Windows 9x / Me / 2000 / Vista / 7 / 8 / 8.1 / 10
環境仕様
動作温度: -5℃ 〜 +40℃
保管温度: -20℃ 〜 +60℃
動作湿度: 20% 〜 90%(結露なきこと)
取得認証/規格: CE
機工仕様
キースイッチ: メンブレンタイプ
動作寿命: 2,000万回以上
キーストローク: 4.0mm±0.5mm
キー作動力: 55±15g
キー構造: 防塵防滴 ※屋外での防水を目的とした仕様ではありません。ご注意下さい。
IP保護等級: IP54相当
割当てキー数: 1キーあたり約180キー
1キーに合計16レイヤーの設定
キーリピート: なし
その他の仕様
キー音: キー音オンオフ設定可
キートップ: 1倍キー(標準)
1x2倍キー(オプション)、2x2倍キー(オプション)
磁気カードリーダー: 動作寿命 読み取り60万回 以上
読み取りスピード 10-120cm/秒
キーロック: キーポジション6箇所(LOCK,OP,X,Y,Z)
付属キー4本(X,Z,PGM,SP)
本体色: 白/黒
サイズ・重量: W290mm x L174mm x H45mm, 1000g
ケーブル長: USBケーブル1.7m
設定ソフト: MatrixMaker for KBJ
(Windows 9x / Me / 2000 / Vista / 7 / 8 / 8.1 / 10)
備考: 検討に際して製品のお貸出しも行っております。
機器との相性等も御座います為、事前にお客様の利用環境にて動作確認戴くことをご推奨させて戴いております。
梱包内容
同梱品
  • ・箱
  • ・製品本体
  • ・USBケーブル
  • ・キーカバー(クリア色)
  • ・付属キー4本(X,Z,PGM,SP)
  • ・リムーバー(キートップとキーカバーに使用)

※クリアカバー一つは、ホームポジションカバーになります。

※リムーバー、ホームポジションカバーは付属品となりますが、別途オプション製品としても販売しています。

※キー設定ソフトはご購入時にDLできるURLをお送りします。そちらからDLしてご使用ください。なお、DL可能な期間は「ご購入から7日間」となります。
