メカニカル MXスイッチ
MX Series CDタイプキートップ
特徴
製品概要

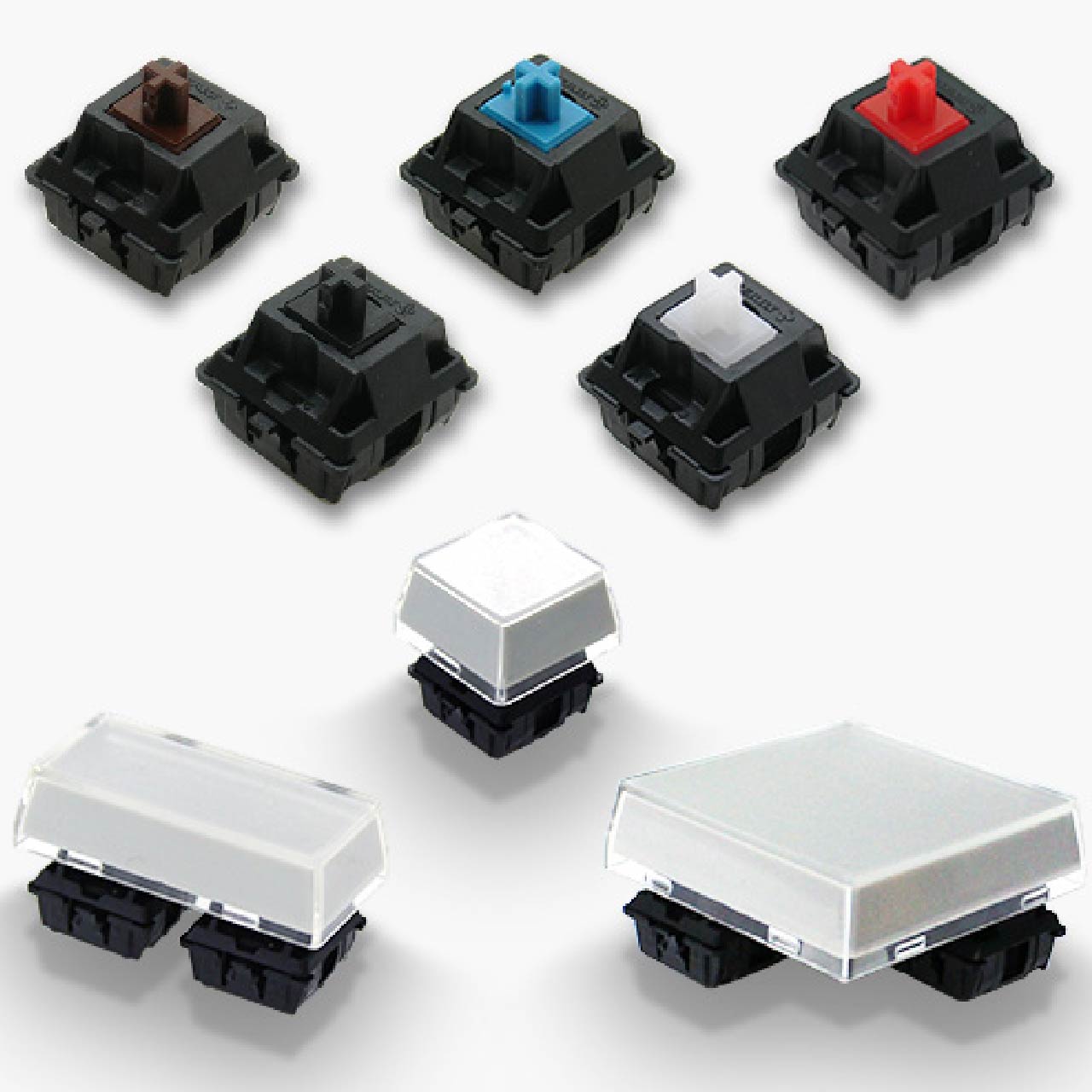

チェリーメカニカルスイッチMXシリーズは一般キーボード、専用端末などに幅広い実績があるスイッチです。MXシリーズは軸の色により異なるタッチ感触を提供します。スタンダードで軽めのタッチ感の茶軸。カチカチ音でクリック感覚のある青軸。茶軸より重めのタッチ感な白軸。重めタッチ感でスムーズクリック感な黒軸。軽めのタッチ感でスムーズクリック感な赤軸。
- スイッチ本体高15.2mm（※基板取付け位置より ※キートップ無）
- タッチ感触:茶軸タクティル(tactile)、青軸クリックタクティル(click tactile)、白軸タクティル(tactile)、黒軸リニア(linear)、赤軸リニア(linear)
- 板金スナップ固定タイプ、基板固定ピン付タイプ
- 長寿命: 2,000万回 以上（タクティル）、5,000万回以上（リニア）
- 移動量（ストローク）:4mm
- 最大電圧：12V AC/DC
- 電流:10mA
- 絶縁抵抗:100MΩ未満（100V DC）
CDタイプキートップ

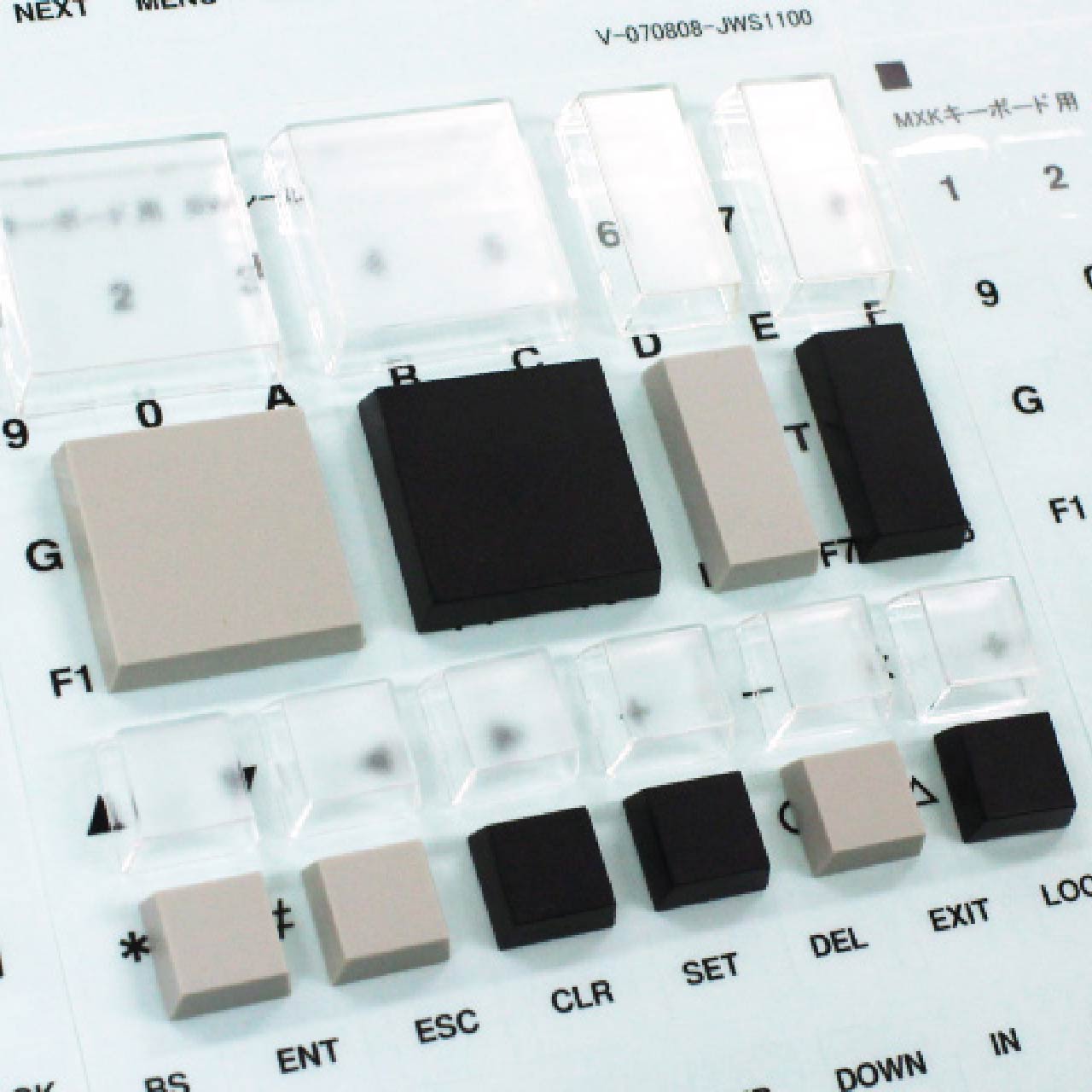

MXスイッチ用CDタイプキートップは"ベース＋クリアカバー"の組合せです。文字シートやフィルムを挟んで簡単に文字表示が行えます。
- キートップ色はライトグレーと黒
- キートップサイズは1倍、2倍(2x1)、4倍（2x2）
- キートップはベースとクリアカバーで構成
※キーボードへ2倍キーや4倍キーの取付はご注文の際に取付位置を指定戴ければ取付て納品を致します。
MXスイッチ単体
MXスイッチ単体 - 型名記号説明
"MXスイッチ"のユニット型名記号の説明です。
| 記号 | MXシリーズ |
|---|---|
| MX1A | MXスイッチ （10mA,12V max） |
| 記号 | 動作特性 |
|---|---|
| G1 | モーメンタリー,タクティクルフィール（tactile feel）, 茶軸 |
| E1 | モーメンタリー,タクティクルフィール（click tactile feel）, 青軸 |
| C1 | モーメンタリー,タクティクルフィール（tactile feel）, 白軸 |
| 11 | モーメンタリー,リニアアキュテイション（linear actuation）, 黒軸 |
| L1 | モーメンタリー,リニアアキュテイション（linear actuation）, 赤軸 |
| 記号 | LED有無 |
|---|---|
| N | LED無 |
| 記号 | 基板固定ピン有無 |
|---|---|
| N | 固定ピン無（板金スナップ固定タイプ) |
| W | 固定ピン付 ※固定ピン付タイプは茶軸と黒軸タイプのみ取扱い。 |
MXスイッチ単体 - 製品カート
MXスイッチ CDキートップユニット
CDキートップユニット - 型名記号説明
"MXスイッチ＋キートップ"のユニット型名記号の説明です。MXスイッチ単体はMXスイッチ型名を参照下さい。
| 記号 | MXシリーズ |
|---|---|
| MX | MXスイッチ （10mA,12V max） |
| 記号 | 動作特性 |
|---|---|
| G | モーメンタリー,タクティクルフィール（tactile feel）, 茶軸 |
| E | モーメンタリー,タクティクルフィール（click tactile feel）, 青軸 |
| C | モーメンタリー,タクティクルフィール（tactile feel）, 白軸 |
| 1 | モーメンタリー,リニアアキュテイション（linear actuation）, 黒軸 |
| L | モーメンタリー,リニアアキュテイション（linear actuation）, 赤軸 |
| 記号 | LED有無 |
|---|---|
| N | LED無 |
| 記号 | 基板固定ピン有無 |
|---|---|
| N | 固定ピン無（板金スナップ固定タイプ) |
| W | 固定ピン有 ※固定ピン有タイプは茶軸と黒軸タイプのみ取扱い。 |
| 記号 | キートップ |
|---|---|
| CD | 1倍キー |
| WCD | 2倍キー |
| 4WCD | 4倍キー |
MXスイッチ CDキートップユニット - 製品カート
MXスイッチ寸法
| 特徴 | 固定ピン無 （板金スナップ固定タイプ） |
固定ピン有 （基板固定ピン付タイプ） |
|---|---|---|
| イメージ |
|
|
| 説明 |
板金＋基板固定タイプ "板金＋基板"取付による固定。板金による安定した固定が行えます。キーボードに多く使われている一般的なタイプとなりお勧めしております。 |
基板固定タイプ 両サイド固定ピンによる基板固定。板金が必要ありません。板金取付と比べ固定が弱くなります。但し部品と製作工数が削減できます。※固定ピン有タイプは茶軸スイッチ（MX1A-G1NW）と黒軸スイッチ（MX1A-11NW）のみ取扱となります。 |
| スイッチ寸法 |
|
|
| 基板レイアウト図 |
 ※レイアウト図は部品実装面側より参照したものです。 |
 ※レイアウト図は部品実装面側より参照したものです。 |
| 板金穴加工図 |
|
- |
| 参考資料 |
MX series profile MXスイッチ参考資料（英語、寸法はインチベース） |
|
| 仕様一覧 | |
|---|---|
| 電気的仕様 | |
| 電圧 | 12V AC/DC max, 2V DC min. |
| 電流 | 10mA AC/DC max, 10μA DC min. |
| 絶縁抵抗 | 100MΩ at 100V |
| 初期接触抵抗 | 200mΩ (25mΩ typical) |
| 電気容量 | ＜2pF (at 1kHz) |
| メカニカル仕様 | |
| 動作寿命 | 2,000万回 以上（タクティル）、5,000万回以上（リニア） |
| 移動量（ストローク） | 4.0-0.4mm |
| 作動力 | 45g±20g（茶軸）,50g±15g（青軸）,55g±20g（白軸）,60g±20g（黒軸）,46g±15g（赤軸） |
| バウンス | ≦5msec (at 16 in/sec. actuation speed) |
| 標準取付ピッチ | 19.05mm |
| 取付け方法 | 板金スナップ固定タイプ（Snap fastening in frame）, 基板固定ピン付タイプ（Fixingpins in the printed circuit board） |
| 材質 | |
| スイッチ本体 | Thermoplastic |
| 可燃性能 | UL94HB |
| スプリング | Stainless Steel |
| 接点 | Silver-Gold(AuAg10)※合金：金1銀10 |
| キートップカバー | PMMA |
| キートップベース | ABS |
| その他仕様 | |
| 保護構造 | IP40 |
| 動作温度 | -10℃ to +70℃ |
| 保管温度 | -40℃ to +70℃ |
| 半田温度/耐久 | |
