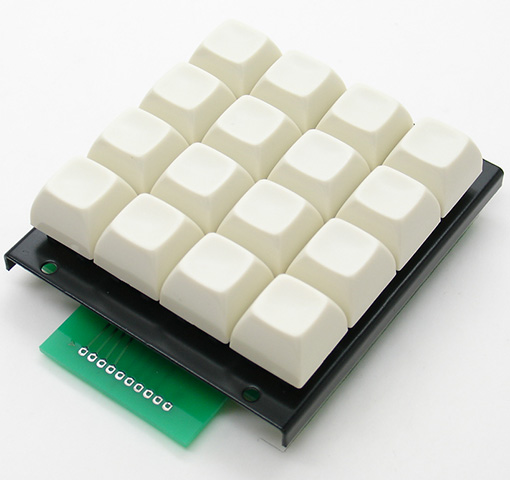

スタンダードキーボード IKQTシリーズ

IKQT Series

IKQT Series

特徴

製品概要

メカニカルスイッチMM9-QTを配列した少数ロット、特殊用途機器向けキーボード。4キー〜36キーのキー数を揃えています。IKQTシリーズはプリント基板端子タイプ、基板端子IKQTシリーズ、またマトリクス回路プリント基板タイプがあります。"医療機器"、"制御機器"、"放送機器"、"映像機器"、"セキュリティ機器"、"カードシステム機器"、"発券機"、"ATM操作部"等の専用端末操作部、テンキー部に利用できます。

  • 4キー(4×1)〜36キー(6×6)のキー配列
  • プリント基板端子IKQTシリーズ(IKQT-XX)
  • ハンダ端子IKQTシリーズ(IKQT-XX-3)
  • マトリクス回路 プリント基板付タイプ(IKQT-43PM,IKQT-44PM,IKQT-45PM)
  • 使用スイッチユニット MM9-QT(プリント基板端子),MM9-QT-3(ハンダ端子)
  • キートップQT(サイズ17.7mm角)
  • 移動量(ストローク):2.5mm
  • スイッチ寿命:200万回以上

IKQT-XX プリント基板端子タイプ

キーボード寸法図

板金パネル プリント基板端子スイッチ配列タイプ。設計回路に合わせた基板を取付けて利用できます。

IKQT-XX プリント基板端子タイプ - 製品カート

プログラマブルキーボード web販売

製品はWeb販売を行っております。下記メニューより製品と数量を選択しカートに乗せて販売画面へ進めます。製品の初期不良等を除き、販売後のご返却は基本として控えさせていただきます。

製品選択

IKQT -

数量

型名 説明 在庫 納期 税抜価格(税込価格)
IKQT-41 IKQTシリーズ4キー(4×1)プリント基板端子 受注生産品 問合せ ¥600.-(¥724.-)
IKQT-42 IKQTシリーズ8キー(4×2)プリント基板端子 受注生産品 問合せ ¥1210.-(¥1307.-)
IKQT-43 IKQTシリーズ12キー(4×3)プリント基板端子 受注生産品 問合せ ¥1670.-(¥1804.-)
IKQT-44 IKQTシリーズ16キー(4×4)プリント基板端子 受注生産品 問合せ ¥2240.-(¥2419.-)
IKQT-45 IKQTシリーズ20キー(4×5)プリント基板端子 受注生産品 問合せ ¥2700.-(¥2916.-)
IKQT-46 IKQTシリーズ24キー(4×6)プリント基板端子 受注生産品 問合せ ¥3180.-(¥3434.-)
IKQT-55 IKQTシリーズ25キー(5×5)プリント基板端子 受注生産品 問合せ ¥3260.-(¥3521.-)
IKQT-66 IKQTシリーズ36キー(6×6)プリント基板端子 受注生産品 問合せ ¥4500.-(¥4860.-)
プログラマブルキーボード オプション販売

下記は本ページ製品と組み合わせて使用ができる組合せ製品のご案内です。メニューより製品を選択戴き販売を行っております。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
IC-50 IKキーボード用スイッチシール 受注生産品 問合せ ¥300.-(¥324.-)
IC-50

キーボード用スイッチシール。10mm角のクリアベース、黒文字スイッチシール。IKシリーズなど各種キーボードに貼り付けて文字表示が行えます。 シールの標準文字を利用して簡単に安価にキーボード文字表示が行えます。

  • ・10mm角クリアベースの黒文字シール
  • ・文字は1-9、*、ABCD....など48種類
  • ・IK,IKQ,IKQT,DTKシリーズに貼付可

IKQT-XXPM マトリクス回路プリント基板付タイプ

キーボード寸法図

マトリクス回路プリント基板付タイプ。既製回路をコネクタ接続して利用できます。

IKQT-XXPM マトリクス回路プリント基板付タイプ - 製品カート

プログラマブルキーボード web販売

製品はWeb販売を行っております。下記メニューより製品と数量を選択しカートに乗せて販売画面へ進めます。製品の初期不良等を除き、販売後のご返却は基本として控えさせていただきます。

製品選択

IKQT - PM

数量

型名 説明 在庫 納期 税抜価格(税込価格)
IKQT-43PM IKQTシリーズ12キー(4×3)プリント基板付 受注生産品 問合せ ¥2780.-(¥3002.-)
IKQT-44PM IKQTシリーズ16キー(4×4)プリント基板付 受注生産品 問合せ ¥3610.-(¥3899.-)
IKQT-45PM IKQTシリーズ20キー(4×5)プリント基板付 受注生産品 問合せ ¥4080.-(¥4406.-)
プログラマブルキーボード オプション販売

下記は本ページ製品と組み合わせて使用ができる組合せ製品のご案内です。メニューより製品を選択戴き販売を行っております。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
IC-50 IKキーボード用スイッチシール 受注生産品 問合せ ¥300.-(¥324.-)
IC-50

キーボード用スイッチシール。10mm角のクリアベース、黒文字スイッチシール。IKシリーズなど各種キーボードに貼り付けて文字表示が行えます。 シールの標準文字を利用して簡単に安価にキーボード文字表示が行えます。

  • ・10mm角クリアベースの黒文字シール
  • ・文字は1-9、*、ABCD....など48種類
  • ・IK,IKQ,IKQT,DTKシリーズに貼付可

IKQT-XX-3 ハンダ端子タイプ

キーボード寸法図

板金パネル ハンダ端子スイッチ配列タイプ。基板を製作せず、端子へ直接配線で利用できます。

IKQT-XX-3 ハンダ端子タイプ - 製品カート

プログラマブルキーボード web販売

製品はWeb販売を行っております。下記メニューより製品と数量を選択しカートに乗せて販売画面へ進めます。製品の初期不良等を除き、販売後のご返却は基本として控えさせていただきます。

製品選択

IKQT - - 3

数量

型名 説明 在庫 納期 税抜価格(税込価格)
IKQT-41-3 IKQTシリーズ4キー(4×1)ハンダ端子 受注生産品 問合せ ¥790.-(¥853.-)
IKQT-42-3 IKQTシリーズ8キー(4×2)ハンダ端子 受注生産品 問合せ ¥1450.-(¥1566.-)
IKQT-43-3 IKQTシリーズ12キー(4×3)ハンダ端子 受注生産品 問合せ ¥2030.-(¥2192.-)
IKQT-44-3 IKQTシリーズ16キー(4×4)ハンダ端子 受注生産品 問合せ ¥2720.-(¥2938.-)
IKQT-45-3 IKQTシリーズ20キー(4×5)ハンダ端子 受注生産品 問合せ ¥3300.-(¥3564.-)
IKQT-46-3 IKQTシリーズ24キー(4×6)ハンダ端子 受注生産品 問合せ ¥3900.-(¥4212.-)
IKQT-55-3 IKQTシリーズ25キー(5×5)ハンダ端子 受注生産品 問合せ ¥4010.-(¥4331.-)
IKQT-66-3 IKQTシリーズ36キー(6×6)ハンダ端子 受注生産品 問合せ ¥5580.-(¥6026.-)
プログラマブルキーボード オプション販売

下記は本ページ製品と組み合わせて使用ができる組合せ製品のご案内です。メニューより製品を選択戴き販売を行っております。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
IC-50 IKキーボード用スイッチシール 受注生産品 問合せ ¥300.-(¥324.-)
IC-50

キーボード用スイッチシール。10mm角のクリアベース、黒文字スイッチシール。IKシリーズなど各種キーボードに貼り付けて文字表示が行えます。 シールの標準文字を利用して簡単に安価にキーボード文字表示が行えます。

  • ・10mm角クリアベースの黒文字シール
  • ・文字は1-9、*、ABCD....など48種類
  • ・IK,IKQ,IKQT,DTKシリーズに貼付可
仕様一覧
電気的仕様
電圧 最大電圧 DC30V(プリント基板端子タイプ), DC24V(ハンダ端子タイプ)
電流 最大電流 100mA(プリント基板端子タイプ), 50mA(ハンダ端子タイプ)
接触抵抗 100MΩ以下(プリント基板端子タイプ), 100MΩ以下(ハンダ端子タイプ)
メカニカル仕様
動作寿命 200万回(プリント基板端子タイプ:DC20V,1mA抵抗負荷環境, ハンダ端子タイプ:DC20V,5mA抵抗負荷環境)
移動量(ストローク) 2.5±0.3mm
作動力 100g±30g
チャタリング 5msec以下(ON時) 10msec以下(OFF時)
他仕様
動作温度 -5℃ to +45℃(プリント基板端子タイプ), -10℃ to +55℃(ハンダ端子タイプ)
耐温湿度性 60℃(プリント基板端子タイプ)
湿度 90%RH for 24H
オプション品
IC-50

キーボード用スイッチシール。10mm角のクリアベース、黒文字スイッチシール。IKシリーズなど各種キーボードに貼り付けて文字表示が行えます。 シールの標準文字を利用して簡単に安価にキーボード文字表示が行えます。

  • ・10mm角クリアベースの黒文字シール
  • ・文字は1-9、*、ABCD....など48種類
  • ・IK,IKQ,IKQT,DTKシリーズに貼付可
