スタンダードキーボード IKQシリーズ

IKQ Series

IKQ Series

特徴

製品概要

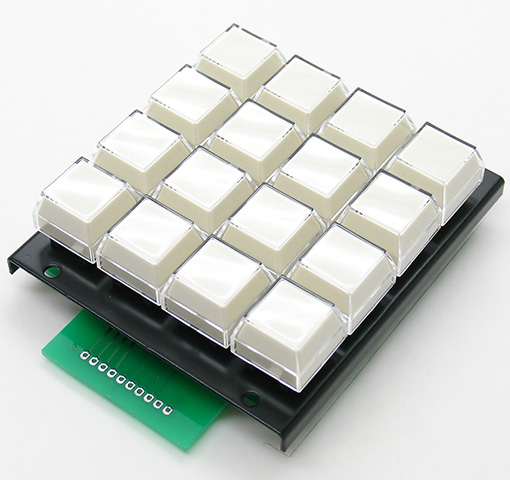

メカニカルスイッチMM9-QTCを配列した少数ロット、特殊用途機器向けキーボード。4キー〜36キーのキー数を揃えています。IKQシリーズはプリント基板端子タイプ、基板端子IKQシリーズ、またマトリクス回路プリント基板タイプがあります。"医療機器"、"制御機器"、"放送機器"、"映像機器"、"セキュリティ機器"、"カードシステム機器"、"発券機"、"ATM操作部"等の専用端末操作部、テンキー部に利用できます。

  • 4キー(4×1)〜36キー(6×6)のキー配列
  • プリント基板端子IKQシリーズ(IKQ-XX)
  • ハンダ端子IKQシリーズ(IKQ-XX-3)
  • マトリクス回路 プリント基板付タイプ(IKQ-43PM,IKQ-44PM,IKQ-45PM)
  • 使用スイッチユニット MM9-QTC(プリント基板端子),MM9-QTC-3(ハンダ端子)
  • キートップQTC(サイズ17.3mm角、クリアカバー+ベース)
  • 移動量(ストローク):2.5mm
  • スイッチ寿命:200万回以上
製品のお知らせ
2017/11/24 販売終了のお知らせ

案内PDFはこちら

IKQ-XX プリント基板端子タイプ

キーボード寸法図

板金パネル プリント基板端子スイッチ配列タイプ。設計回路に合わせた基板を取付けて利用できます。

IKQ-XXPM マトリクス回路プリント基板付タイプ

キーボード寸法図

マトリクス回路プリント基板付タイプ。既製回路をコネクタ接続して利用できます。

IKQ-XX-3 ハンダ端子タイプ

キーボード寸法図

板金パネル ハンダ端子スイッチ配列タイプ。基板を製作せず、端子へ直接配線で利用できます。

仕様一覧
電気的仕様
電圧 最大電圧 DC30V(プリント基板端子タイプ), DC24V(ハンダ端子タイプ)
電流 最大電流 100mA(プリント基板端子タイプ), 50mA(ハンダ端子タイプ)
接触抵抗 100MΩ以下(プリント基板端子タイプ), 100MΩ以下(ハンダ端子タイプ)
メカニカル仕様
動作寿命 200万回(プリント基板端子タイプ:DC20V,1mA抵抗負荷環境, ハンダ端子タイプ:DC20V,5mA抵抗負荷環境)
移動量(ストローク) 2.5±0.3mm
作動力 100g±30g
チャタリング 5msec以下(ON時) 10msec以下(OFF時)
他仕様
動作温度 -5℃ to +45℃(プリント基板端子タイプ), -10℃ to +55℃(ハンダ端子タイプ)
耐温湿度性 60℃(プリント基板端子タイプ)
湿度 90%RH for 24H
オプション品
IC-50

キーボード用スイッチシール。10mm角のクリアベース、黒文字スイッチシール。IKシリーズなど各種キーボードに貼り付けて文字表示が行えます。 シールの標準文字を利用して簡単に安価にキーボード文字表示が行えます。

  • ・10mm角クリアベースの黒文字シール
  • ・文字は1-9、*、ABCD....など48種類
  • ・IK,IKQ,IKQT,DTKシリーズに貼付可
