POSレジ用表示機と置き換え可能

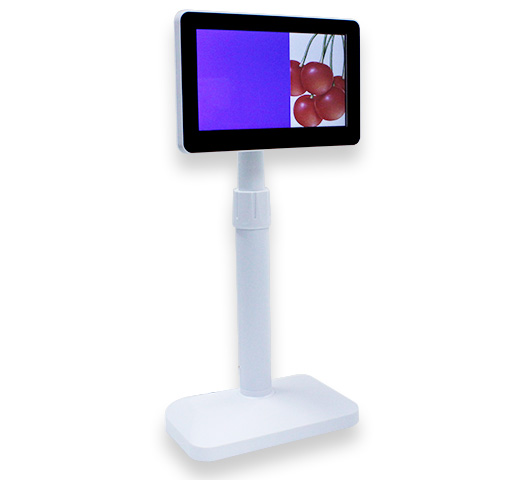

カスタマーディスプレイ/LCD「液晶ディスプレイ」

カスタマーディスプレイ/LCD「液晶ディスプレイ」

特徴

製品概要

USBケーブル接続のLCD(液晶ディスプレイ)のカスタマーディスプレイです。USBシリアルポート接続となっており、多くのメーカーのカスタマーディスプレイのコマンドに対して互換性を持っています。現在使用しているPOSレジの表示機がVFDでも、対応しているコマンドセットであればこのLCDカスタマーディスプレイを代替として設置が可能です。VFDのカスタマーディスプレイと違い、画像の表示機能や2次元コードの表示機能も有しています。

  • スクリーンの高さ変更、首振りが可能
  • ESC/POSなど5種のコマンドセット対応
  • 2次元コードが表示可能
  • 画像と文字を表示可能
  • スライドショーモードで画像を連続表示可能
確認ソフトで出来ること

専用デモソフトを使用することで、カスタマーディスプレイ本体の設定変更や動作確認が可能です。現在使用しているPOSレジの設定での動作を確認し、移行できるか判断できます。

製品種類

本体色のカラーは白か黒のどちらかを選ぶことができます。

スクリーンの高さ変更、首振りが可能

LCDスクリーンは高さの調整が可能です。また、LCDスクリーンは左右に約300°まで回転し、正面から上へは約30°まで首振りが可能です。

ESC/POSなど5種のコマンドセット対応

サポートしているコマンドセットは5種類(ESC/POS、CD5220-II、UTC/S、UTC/E、Loogic Control)です。製品購入時にはコマンドセットを確認するための専用デモソフトを付属しています。

画像や2次元コードが表示可能

任意の2次元コード(QRコード)を表示して、スマートフォン決済向けの販売も可能です。任意の商品画像なども指定して表示が可能です。

文字を表示可能

標準のUS-ASCIIの前半128bit(00h-07Fh)文字出力はもちろん、国名を指定して特殊記号を表示たり、コードページを指定することで後半128bit(890h-FFh)を切り換えて各国の固有文字も表示可能です。

本製品カート

プログラマブルキーボード web販売

製品はWeb販売を行っております。下記メニューより製品と数量を選択しカートに乗せて販売画面へ進めます。製品の初期不良等を除き、販売後のご返却は基本として控えさせていただきます。

製品お貸し出しにてご検討の上でのご購入をお勧めしております。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
JWS-LCD07U-W カスタマーディスプレイ/USB接続/LCD/白 入荷待ち 30営業日以内出荷 ¥22500.-(¥24300.-)
JWS-LCD07U-B カスタマーディスプレイ/USB接続/LCD/黒 入荷待ち 30営業日以内出荷 ¥22500.-(¥24300.-)

高さ、左右回転、角度調整が可能

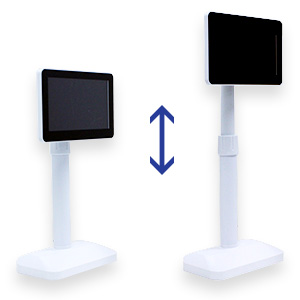

高さの調整

高さの調整が可能

LCDスクリーンは伸縮自在で高さ超背出来ます。(最短342.0mm 〜 最長454.7mm)

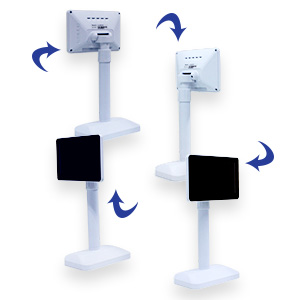

左右回転の調整

左右回転の調整が可能

LCDスクリーンは左右に300°ほど回転が可能です。

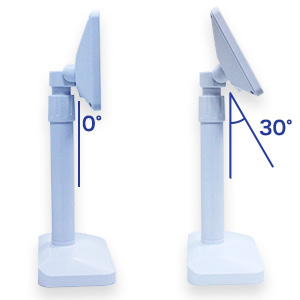

角度の調整

角度の調整が可能

LCDスクリーンは正面から上向きに30°まで傾けることが可能です。

表示文字範囲

表示文字範囲は最大40文字

JWS-LCD07Uの表示文字範囲

表示文字数は可変で、フルスクリーンモードとハーフスクリーンモードで異なります。
フルスクリーンモード:20×2、30×2、30×4、40×2
ハーフスクリーンモード:20×2、30×2、30×4、30×12

制御コマンド動作デモソフト

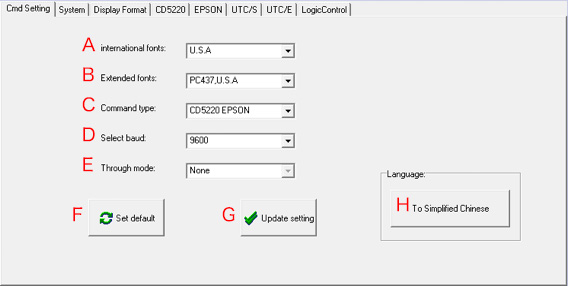

制御コマンド動作デモソフト画面01

Cmd Settingタブ

LCDカスタマーディスプレイの各設定を変更します。

A.特殊記号国の選択

B.コードページの選択

C.コマンドセットの選択

D.通信速度の選択

E.スルーモードの選択(変更不可)

F.設定をデフォルト値に戻し、書き込む

G.選択したA〜Eの値を本体に書き込む

H.英語表記と中国語(簡体文字)表記を切り替える

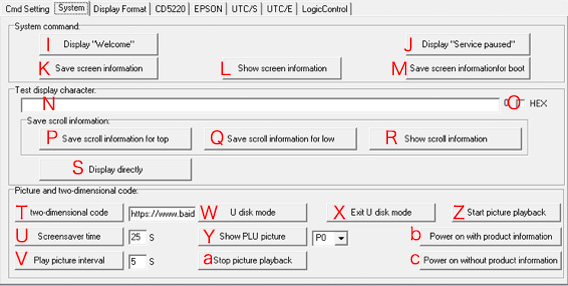

制御コマンド動作デモソフト画面02

Systemタブ

スクリーンの表示を確認します。対象のコマンドセットは"General Instruction set"です。(詳細は確認ソフト操作説明書を参照)

I."open.bmp"をスクリーンに表示

J."close.bmp"をスクリーンに表示

K.スクリーンに表示されている情報を保存

L.保存されている情報を表示

M.スクリーンに表示されている情報を起動時の最上段に表示するために保存

N.テキストボックス(半角英数の文字やコマンドを入力できる)

O.テキストボックスに入力された情報を16進法に切り替え(ON時)

P.スクリーンに表示されている情報を最上段にスクロールするために保存

Q.スクリーンに表示されている情報を最下段にスクロールするために保存

R.P-Qで保存した情報をスクロール表示

S.文字情報やコマンドなどテキストボックスに入力されている情報を送信

T.横のテキストボックスに入力した情報の2次元コード(QRコード)を作成してスクリーンに表示

U.無操作時にスライドショーモードへ移行するまでの時間を設定(秒単位)

V.スライドショーモードで次の画像へ移行するまでの時間を設定(秒単位)

W.JWS-LCD07Uを"リムーバブルディスク"として認識させる

X."リムーバブルディスク"として認識したJWS-LCD07Uを解除する

Y.横のコンボボックスで選択した番号の画像をスクリーンに表示

Z.スライドショーモードを開始

a.スライドショーモードを終了

b.「電源投入時、Product Informationを表示する」に変更

c.「電源投入時、Product Informationを非表示にする」に変更

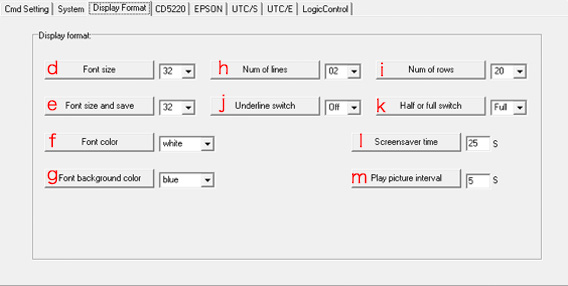

制御コマンド動作デモソフト画面03

Display Formatタブ

スクリーンの表示設定を変更します。対象のコマンドセットは"General Instruction set"です。(詳細は確認ソフト操作説明書を参照)

d.フォントのサイズを変更(電源OFF後に変更情報は消滅)

e.フォントのサイズを変更(電源OFF後も変更情報は残存)

f.フォントの色を変更

g.背景色を変更

h.文字を表示する行数を変更

i.文字を表示する桁数を変更

j.文字に下線を表示する(ON時)

k.画面モードをフルスクリーンモードとハーフスクリーンモードに切り替え

l.無操作時にスライドショーモードへ移行するまでの時間を設定(秒単位)

m.スライドショーモードで次の画像へ移行するまでの時間を設定(秒単位)

仕様一覧
表示仕様
表示画面: 7 inch TFT 液晶
解像度: 800 × 480
ドット: 0.0642mm(W) × 0.1790mm(H)
表示桁数: 20、30、40文字
表示行数: 2、4、12行
LCD寿命: 30,000時間
画像フォーマット: BMP、JPG
対応コマンドセット: ESC/POS、CD5220-II、UTC/S、UTC/E、Logic Control
対応文字Code Page: 前半128bit(00h-7Fh) US-ASCII
後半128bit(80h-FFh) PC437、PC850、PC860、PC863、PC865、Slavic、Russian、WPC1252、PC866、PC852、PC858、WPC1251、PC864、950、936、(katakana)
対応特殊記号国: U.S.A、FRANCE、GERMANY、U.K、DENMARKI、SWEDEN、ITALY、SPAIN、JAPAN、NORWAY、DENMARKII、SLAVONIC、RUSSIA
外観的仕様
スクリーンサイズ: 189mm × 122mm
ベースサイズ: 185mm × 103mm × 31mm
高さ: 342.0mm 〜 454.7mm
首振り角(上下): 0° 〜 30°
首振り角(左右): 0° 〜 300°
本体色: 黒、白
重さ: 947.0g
電気的仕様
電源: DC5V 2.0A/110V-240VAC もしくは USBケーブル給電(DC5V 500mA)
機工的仕様
対応OS: POS向けWindows全般
給電: DCジャックより給電
USBから直接給電
USB Type: USB TypeA (仮想COMポートモデル)
仮想COMポート通信仕様: 通信速度:2400-115200bps間で設定可能
データビットパリティ:8bit
パリティ:なし(none)
ストップビット:1bit
USB接続ドライバ: 専用ドライバ(USB-SERIAL CH340)
環境的仕様
動作温度: 0℃ 〜 +50℃
保管温度: -10℃ 〜 +60℃
動作湿度: 20% 〜 85%(結露なきこと)
保管湿度: 5% 〜 90%(結露なきこと)
梱包内容
同梱品
  • ・箱
  • ・スクリーン(表面に保護フィルム)
  • ・ポール
  • ・ベース
  • ・USBケーブル
  • ・黒ネジ:皿タッピング(4本)
  • ・インストール用ファイル(購入時にDL可)
    • - LCD本体仕様書
    • - 確認ソフト操作仕様書
    • - USB接続専用ドライバファイル
    • - 確認ソフト用インストーラー
