POSレジ用表示機と置き換え可能

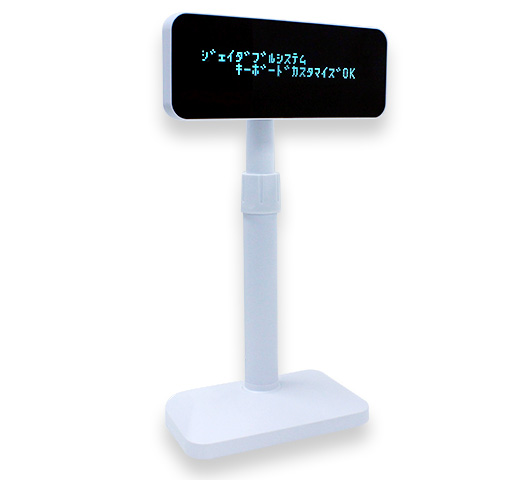

カスタマーディスプレイ/VFD「蛍光表示管ディスプレイ」

カスタマーディスプレイ/VFD「蛍光表示管ディスプレイ」

特徴

製品概要

USBケーブル接続のVFD(蛍光表示管)のカスタマーディスプレイです。USBシリアルポート接続となっており、多くのメーカーのカスタマーディスプレイのコマンドに対して互換性を持っているため、現在使用しているPOSレジの表示機の代替として設置が可能です。

  • スクリーンの高さ変更、首振りが可能
  • ESC/POSなど9種のコマンドセット対応
  • カタカナ表記や英数文字が可能
  • 任意の文字(横5×縦7ドット)を作成して表示可能
  • 表示文字範囲は最大40文字
確認ソフトで出来ること

専用デモソフトを使用することで、VFD本体の設定変更や動作確認が可能です。現在使用しているPOSレジの設定での動作を確認し、移行できるか判断できます。また、オリジナルの文字を作成して表示することもできます。

製品種類

本体色のカラーは白か黒のどちらかを選ぶことができます。表示文字範囲は大きいものと小さいものを選ぶことができます。

スクリーンの高さ変更、首振りが可能

VFDスクリーンは高さの調整が可能です。また、スクリーンは左右に約300°まで回転し、正面から上へは約30°まで首振りが可能です。

ESC/POSなど9種のコマンドセット対応

サポートしているコマンドセットは9種類(ESC/POS、CD5220-II、AEDEX、UTC/S、UTC/E、ADM788、DSP800、EMAX、Loogic Control)です。製品購入時にはコマンドセットを確認するための専用デモソフトを付属しています。

カタカナ表記や英数文字が可能

標準のUS-ASCIIの前半128bit(00h-07Fh)文字出力はもちろん、国名を指定して特殊記号を表示たり、コードページを指定することで後半128bit(890h-FFh)を切り換えてカタカナをはじめとする各国の固有文字も表示可能です。また、ユーザー独自の文字(横5×縦7ドット)を作成して作成/表示可能です。

表示文字範囲は最大40文字

表示文字範囲は最大40文字(20桁 × 2行)です。表示される文字の大きさは型番によって異なり、JWS-VFD01Uは文字サイズ(大)、JWS-VFD02Uは文字サイズ(中)です。どちらも仕様に相違点はありません。

本製品カート

プログラマブルキーボード web販売

製品はWeb販売を行っております。下記メニューより製品と数量を選択しカートに乗せて販売画面へ進めます。製品の初期不良等を除き、販売後のご返却は基本として控えさせていただきます。

製品お貸し出しにてご検討の上でのご購入をお勧めしております。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
JWS-VFD01U-W カスタマーディスプレイ/USB接続/VFD/白/文字大 入荷待ち 30営業日以内出荷 ¥16850.-(¥18198.-)
JWS-VFD01U-B カスタマーディスプレイ/USB接続/VFD/黒/文字大 入荷待ち 30営業日以内出荷 ¥16850.-(¥18198.-)
JWS-VFD02U-W カスタマーディスプレイ/USB接続/VFD/白/文字中 入荷待ち 30営業日以内出荷 ¥16880.-(¥18230.-)
JWS-VFD02U-B カスタマーディスプレイ/USB接続/VFD/黒/文字中 入荷待ち 30営業日以内出荷 ¥16880.-(¥18230.-)

高さ、左右回転、角度調整が可能

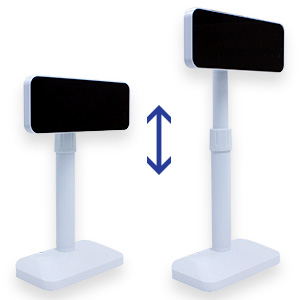

高さの調整

高さの調整が可能

VFDスクリーンは伸縮自在で高さを調整できます。(最短310mm 〜 最長422.5mm)

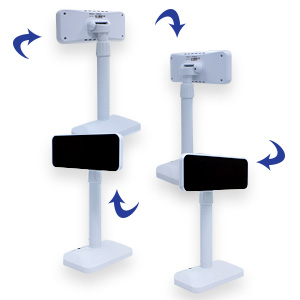

左右回転の調整

左右回転の調整が可能

VFDスクリーンは左右に300°ほど回転が可能です。

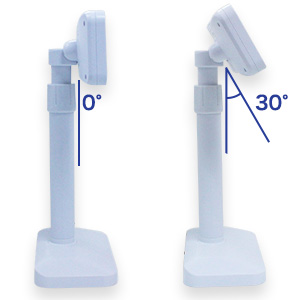

角度の調整

角度の調整が可能

VFDスクリーンは正面から上向きに30°まで傾けることが可能です。

表示文字範囲

表示文字範囲は最大40文字

JWS-VFD01U(大)の表示文字範囲

最大40文字です。
ディスプレイの寸法は85mm x 220mmです。
表示文字範囲の寸法は25mm(85mm - 25mm - 35mm) x 156mm(220mm - 32mm - 32mm)です。

表示文字範囲は最大40文字

JWS-VFD02U(中)の表示文字範囲

最大40文字です。
ディスプレイの寸法は85mm x 220mmです。
表示文字範囲の寸法は25mm(85mm - 25mm - 35mm) x 110mm(220mm - 55mm - 55mm)です。

確認ソフト(専用デモソフト)

同梱の確認ソフトでは、VFDカスタマーディスプレイがどのように動作するかを各コマンドセットで確認することができます。詳細は確認ソフト操作説明書を参照してください。

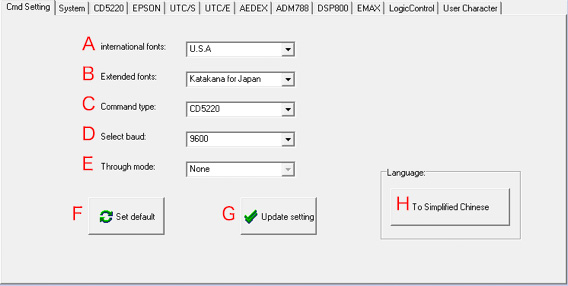

制御コマンド動作デモソフト画面01

Cmd Settingタブ

VFDカスタマーディスプレイの各設定を変更します。

A.特殊記号国の選択

B.コードページの選択

C.コマンドセットの選択

D.通信速度の選択

E.スルーモードの選択(変更不可)

F.設定をデフォルト値に戻し、書き込む

G.選択したA〜Eの値を本体に書き込む

H.英語表記と中国語(簡体文字)表記を切り替える

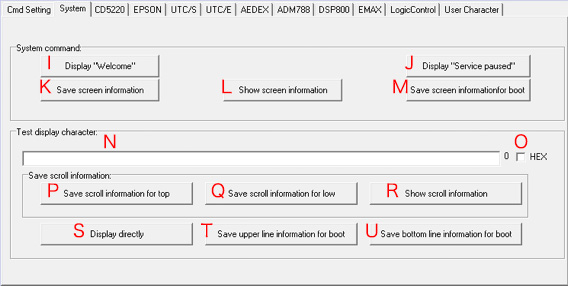

制御コマンド動作デモソフト画面02

System

スクリーンの文字列表示を確認します。対象のコマンドセットは"General Instruction set"です。(詳細は確認ソフト操作説明書を参照)

I."WELCOME"とスクリーンに表示

J."STOP"とスクリーンに表示

K.スクリーンに表示されている情報を保存

L.保存されている情報を表示

M.スクリーンに表示されている情報を起動時に表示するために保存

N.テキストボックス(半角英数の文字やコマンドを入力できる)

O.テキストボックスに入力された情報を16進法に切り替え(ON時)

P.スクリーンに表示されている情報を上段にスクロールするために保存

Q.スクリーンに表示されている情報を下段にスクロールするために保存

R.上段、下段ともに保存されている情報をスクロール表示

S.文字情報やコマンドなどテキストボックスに入力されている情報を送信

T.スクリーンに表示されている情報を起動時に上段に表示するために保存

U.スクリーンに表示されている情報を起動時に下段に表示するために保存

仕様一覧
表示仕様
表示色:
表示フォント: 5(H) × 7(V)ドットマトリクス(※カンマ、ピリオド、セミコロンはマトリクス外に表示可能)
表示文字寸法: [JWS-VFD01U] 5.25mm(H) × 9.03mm(V)
[JWS-VFD02U] 3.7mm(H) × 6.75mm(V)
表示文字範囲: [JWS-VFD01U] 25.00mm(H) × 156.00mm(V)
[JWS-VFD02U] 25.00mm(H) × 110.00mm(V)
表示文字数: 最大40文字(20桁×2行)
輝度: [JWS-VFD01U] 350-700cd/m²
[[JWS-VFD02U] 500-1000cd/m²
対応コマンドセット: ESC/POS、CD5220-II、AEDEX、UTC/S、UTC/E、ADM788、 DSP800、EMAX、Logic Control
対応文字Code Page: 前半128bit(00h-7Fh) US-ASCII
後半128bit(80h-FFh) PC437、PC850、PC866、PC737、PC862、DP86-20、PC864、PC852、katakana、PC858、PC860、PC863、PC865
対応特殊記号国: U.S.A、FRANCE、GERMANY、U.K、DENMARKI、SWEDEN、ITALY、SPAIN、JAPAN、NORWAY、DENMARKII、SLAVONIC、RUSSIA、User Character
外観的仕様
スクリーンサイズ: 220mm × 85mm
ベースサイズ: 185mm × 103mm × 31mm
高さ: 310mm 〜 422.5mm
首振り角(上下): 0° 〜 30°
首振り角(左右): 0° 〜 300°
本体色: 黒、白
重さ: 854.0g
電気的仕様
電源: DC5V±10%、500mA
寿命: 25,000時間
機工的仕様
対応OS: POS向けWindows全般
給電: USBから直接給電
USB Type: USB TypeA (仮想COMポートモデル)
仮想COMポート通信仕様: 通信速度:300-57600bps間で設定可能
データビットパリティ:8bit
パリティ:なし(none)
ストップビット:1bit
USB接続ドライバ: 専用ドライバ(USB-SERIAL CH340)
環境的仕様
動作温度: 0℃ 〜 +50℃
保管温度: -10℃ 〜 +60℃
動作湿度: 20% 〜 85%(結露なきこと)
保管湿度: 5% 〜 90%(結露なきこと)
梱包内容
同梱品
  • ・箱
  • ・スクリーン(表面に保護フィルム)
  • ・ポール
  • ・ベース
  • ・ケーブル固定具
  • ・黒ネジ:皿タッピング(4本)
  • ・銀ネジ:小ねじ(2本)
  • ・インストール用ファイル(購入時にDL可)
    • - VFD本体仕様書
    • - 確認ソフト操作仕様書
    • - USB接続専用ドライバファイル
    • - 確認ソフト用インストーラー
